1. ইন্ডাস্ট্রিয়াল গিয়ার রিডুসারের মূল আর্কিটেকচার
আ শিল্প গিয়ার রিডিউসার (বা রিডুসার গিয়ারবক্স ) একটি যান্ত্রিক সমাবেশ যা ইনপুট শ্যাফ্টের গতি হ্রাস করে যখন আনুপাতিকভাবে আউটপুট টর্ক বাড়ে। আধুনিক ড্রাইভট্রেনে, আরভি ওয়ার্ম গিয়ার রিডিউসার পরিবার এর একটি বিশেষ উপসেট প্রতিনিধিত্ব করে ডান কোণ কীট গিয়ার রিডিউসার ডিজাইন যেখানে ওয়ার্ম শ্যাফট 90 ডিগ্রীতে ওয়ার্ম হুইল অক্ষ অতিক্রম করে। এই কনফিগারেশন অপরিহার্য যখন স্থান সীমাবদ্ধতা a এর ইনলাইন মাউন্টিং প্রতিরোধ করে গিয়ার কমানোর মোটর .
হেলিকাল বা গ্রহের একক থেকে ভিন্ন, কৃমি-ভিত্তিক শিল্প গিয়ার হ্রাসকারী একটি একক পর্যায়ে উচ্চ হ্রাস অনুপাত অর্জন করুন - সাধারণত 5:1 থেকে 100:1 পর্যন্ত। চরম চাহিদা জন্য, একটি ডবল পর্যায় কৃমি গিয়ার রিডিউসার গিয়ারবক্স অনুপাত 3000:1 অতিক্রম করতে পারে। ব্রোঞ্জ ওয়ার্ম হুইল এবং শক্ত ইস্পাত কীটের মধ্যে সহজাত স্লাইডিং অ্যাকশন রোলিং-এলিমেন্ট গিয়ারের চেয়ে বেশি ঘর্ষণ তৈরি করে, যা সরাসরি তাপ ব্যবস্থাপনা এবং তৈলাক্তকরণ কৌশলকে প্রভাবিত করে।
2. ডান এঙ্গেল ওয়ার্ম গিয়ার রিডুসার: কাইনেমেটিক সুবিধা
a এর সংজ্ঞায়িত জ্যামিতি ডান কোণ কীট গিয়ার রিডিউসার বেভেল গিয়ার ছাড়াই 90-ডিগ্রি পাওয়ার রিডাইরেকশন সক্ষম করে। এই কমপ্যাক্ট লেআউটটি স্বয়ংক্রিয় নির্দেশিত যানবাহন, পরিবাহক সিস্টেম এবং প্যাকেজিং যন্ত্রপাতিগুলির জন্য গুরুত্বপূর্ণ যেখানে বৈদ্যুতিক মোটরের জন্য গতি হ্রাসকারী সংকীর্ণ ফ্রেমের ভিতরে মাপসই করা আবশ্যক। নীচে একটি সাধারণ ভিতরে ঘূর্ণন সঁচারক বল প্রবাহ একটি টর্কযুক্ত SVG উপস্থাপনা আছে ফাঁপা খাদ কীট গিয়ার রিডিউসার .
নির্বাচন করার সময় ক কৃমি গিয়ার রিডিউসার গিয়ারবক্স , ফাঁপা শ্যাফ্ট বৈকল্পিক একটি পৃথক আউটপুট কাপলিং এর প্রয়োজনীয়তা দূর করে, চালিত মেশিন শ্যাফ্টে সরাসরি মাউন্ট করা হয়। এটি সলিড-শ্যাফ্ট ডিজাইনের তুলনায় জড়তা এবং অক্ষীয় স্থান 30% পর্যন্ত হ্রাস করে ফাঁপা খাদ কীট গিয়ার রিডিউসার কনফিগারেশন অ্যাজিটেটর, অগার এবং টার্নটেবল ড্রাইভের জন্য পছন্দের পছন্দ।
3. পারফরম্যান্স মেট্রিক্স: ওয়ার্ম বনাম হেলিকাল বনাম প্ল্যানেটারি রিডুসার
ইঞ্জিনিয়ারিং সিদ্ধান্ত প্রায়ই পিট শিল্প গিয়ার হ্রাসকারী হেলিকাল বা গ্রহের বিকল্পগুলির বিরুদ্ধে কীট প্রযুক্তি সহ। নীচের সারণীটি একটি জন্য গুরুত্বপূর্ণ চারটি মানদণ্ড জুড়ে মূল পার্থক্যকারীদের সংক্ষিপ্ত করে গিয়ার কমানোর মোটর ক্রমাগত-ডিউটি চক্রে ব্যবহৃত হয়।
| প্যারামিটার | ওয়ার্ম গিয়ার রিডুসার | হেলিকাল ইনলাইন | গ্রহ |
|---|---|---|---|
| একক পর্যায়ের সর্বোচ্চ অনুপাত | 100:1 | 8:1 | 10:1 |
| ব্যাকড্রাইভেবিলিটি | স্ব-লকিং (অ-ব্যাকড্রাইভযোগ্য) | সম্পূর্ণরূপে বিপরীতমুখী | সম্পূর্ণরূপে বিপরীতমুখী |
| পিক দক্ষতা পরিসীমা | 70% - 92% | 94% - 98% | 95% - 97% |
| শব্দের মাত্রা (dB @ 1m) | ৫৮ – ৬৮ | 65 - 78 | ৬২ – ৭২ |
লক্ষ্য করুন যে যখন ক উচ্চ টর্ক ওয়ার্ম গিয়ারবক্স হেলিকাল ইউনিটের তুলনায় দক্ষতা বলিদান করে, এর অন্তর্নিহিত স্ব-লকিং বৈশিষ্ট্য (নির্দিষ্ট অনুপাতের উপরে, সাধারণত >30:1) উত্তোলন এবং পার্কিং অ্যাপ্লিকেশনগুলিতে বাহ্যিক ব্রেকগুলির প্রয়োজনীয়তা দূর করে। ক বৈদ্যুতিক মোটরের জন্য গতি হ্রাসকারী বিদ্যুত খরচ ছাড়াই টর্ক ধরে রাখা প্রয়োজন যা উইঞ্চ এবং বুম লিফটের জন্য ওয়ার্ম ডিজাইনকে অনন্যভাবে উপযোগী করে তোলে।
4. হেভি ডিউটি ইন্ডাস্ট্রিয়াল রিডুসারের সাইজিং: লোড এবং থার্মাল ফ্যাক্টর
ভারী শুল্ক শিল্প হ্রাসকারী শুধুমাত্র যান্ত্রিক পিক টর্ক নয়, তাপীয় রেটিং এর উপর ভিত্তি করে নির্বাচন করা আবশ্যক। AGMA (আমেরিকান গিয়ার ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন) তাপ শক্তি রেটিং লুব্রিকেন্ট ব্রেকডাউনের আগে সর্বাধিক একটানা ইনপুট পাওয়ার সংজ্ঞায়িত করে। উপাদান হ্যান্ডলিং অ্যাপ্লিকেশন থেকে ফিল্ড ডেটা দেখায় যে আন্ডারসাইজিং a রিডুসার গিয়ারবক্স ব্রোঞ্জ ওয়ার্ম হুইলে ত্বরিত পরিধানের কারণে মাত্র 15% পরিষেবা জীবন 50% এরও বেশি হ্রাস করে।
4.1 ডান কোণ কীট গিয়ার ইউনিটের জন্য সমালোচনামূলক নির্বাচন পরামিতি
- সার্ভিস ফ্যাক্টর: মাঝারি শক সঙ্গে conveyors জন্য, 1.25 ব্যবহার করুন; crushers বা mixers জন্য, 1.75 সর্বনিম্ন ব্যবহার.
- ইনপুট গতি সীমা: অধিকাংশ আরভি ওয়ার্ম গিয়ার রিডিউসার ইউনিট 1400-1800 RPM গ্রহণ করে, কিন্তু 2000 RPM-এর উপরে সুষম কৃমি শ্যাফ্ট এবং সিন্থেটিক লুব্রিকেন্ট প্রয়োজন।
- মাউন্টিং অভিযোজন: ফাঁপা শ্যাফ্ট ইউনিটগুলিকে অবশ্যই ফুট-মাউন্ট করা, ফ্ল্যাঞ্জ-মাউন্ট করা, বা টর্ক-আর্ম প্রতিক্রিয়া বার উল্লেখ করতে হবে।
একটি স্বয়ংচালিত সমাবেশ লাইন রেট্রোফিটে, প্রচলিত সমান্তরাল-শ্যাফ্ট রিডুসারগুলিকে কমপ্যাক্ট দিয়ে প্রতিস্থাপন করে ডান কোণ কীট গিয়ার রিডিউসারs 88% দক্ষতা বজায় রেখে ড্রাইভট্রেন খাম 42% হ্রাস করেছে, শুধুমাত্র অপ্টিমাইজ করা কেন্দ্র-দূরত্ব অনুপাত এবং জোরপূর্বক তেল সঞ্চালনের কারণে।
সাইক্লিক ডিউটির জন্য (যেমন, ইন্ডেক্সিং টেবিল), সর্বদা অনুমোদিত শুরু টর্ক যাচাই করুন: a গিয়ার কমানোর মোটর ওয়ার্ম ড্রাইভ 2-3 সেকেন্ডের জন্য নামমাত্র টর্কের 200% পর্যন্ত সহ্য করতে পারে, তবে তাপীয় ভারসাম্য RMS ডিউটি চক্র নির্ধারণ করে।
5. দীর্ঘস্থায়ী কৃমি গিয়ারবক্সের জন্য তৈলাক্তকরণ কৌশল
একটি মধ্যে সহচরী ঘর্ষণ কৃমি গিয়ার রিডিউসার গিয়ারবক্স উল্লেখযোগ্য তাপ উৎপন্ন করে। প্রিমিয়াম সিন্থেটিক পলিগ্লাইকোল (PG) তেল 10-15°C হ্রাস করে খনিজ তেলকে ছাড়িয়ে যায়। ক জন্য ভারী শুল্ক শিল্প হ্রাসকারী অ্যাপ্লিকেশন চলমান 24/7, তেল পরিবর্তনের ব্যবধান 4,000 ঘন্টা (খনিজ) থেকে 12,000 ঘন্টা (কৃত্রিম) পর্যন্ত প্রসারিত। নীচের সারণীটি পরিবেষ্টিত অবস্থার উপর ভিত্তি করে প্রস্তাবিত সান্দ্রতা গ্রেডের রূপরেখা দেয়।
| পরিবেষ্টিত তাপমাত্রা পরিসীমা (°সে) | খনিজ তেল ISO VG | সিন্থেটিক PAO/PG | তেল পরিবর্তনের ব্যবধান (ঘন্টা) |
|---|---|---|---|
| -10 থেকে 15 | ভিজি 150 | ভিজি 100 | 5000 |
| 15 থেকে 40 | ভিজি 220 | ভিজি 150 | 4000 |
| 40 থেকে 60 | ভিজি 320 | ভিজি 220 | 2500 |
জন্য ফাঁপা খাদ কীট গিয়ার রিডিউসার উল্লম্ব আউটপুট অভিযোজন সহ মডেল, তেল স্প্ল্যাশ তৈলাক্তকরণ 4" কেন্দ্রের দূরত্বের উপরে অপর্যাপ্ত হতে পারে; জোর করে তেল সঞ্চালন বা গ্রীস তৈলাক্তকরণ (50% ছোট রিলিউব ব্যবধান সহ) বাধ্যতামূলক হয়ে যায়।
6. পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের সাথে গিয়ার রিডাকশন মোটর মিল করা
যখন ক গিয়ার কমানোর মোটর বৈদ্যুতিক মোটর সহ একটি ওয়ার্ম রিডুসারকে জোড়া, 20 Hz এর নিচে VFD অপারেশন অভ্যন্তরীণ শীতলতা হ্রাস করে। কৃমি চাকার স্লাইডিং বেগ আনুপাতিকভাবে কমে যায়, সীমানা তৈলাক্তকরণকে ঝুঁকিপূর্ণ করে। অতএব, প্রশস্ত গতির পরিসর প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য (যেমন, প্যাকেজিং সূচীকরণ), একটি নির্বাচন করুন ডান কোণ কীট গিয়ার রিডিউসার অক্জিলিয়ারী কুলিং ফিন এবং একটি পৃথক মোটর চালিত পাখা সহ। মাঠ পরীক্ষা দেখায় যে ক বৈদ্যুতিক মোটরের জন্য গতি হ্রাসকারী জোরপূর্বক কুলিং ছাড়াই 15 Hz-এ চললে তার তাপ ক্ষমতার 35% হারায়।
যদি একটি স্ট্যান্ডার্ড ব্যবহার করে শিল্প গিয়ার হ্রাসকারী একটি IEC মোটর অ্যাডাপ্টারের সাথে প্যাকেজ, সর্বদা নিশ্চিত করুন যে ইনপুট সিল মোটরের সর্বাধিক RPM সহ্য করতে পারে, কেবলমাত্র নামমাত্র গতি নয়। অনেক আরভি ওয়ার্ম গিয়ার রিডিউসার VFD ওভারভোল্টেজ অবস্থার সময় ওভারস্পিডের কারণে সীল ঠোঁটের ওভারহিটিং থেকে ব্যর্থতার উদ্ভব হয়।
7. কেস-অনুপ্রাণিত কর্মক্ষমতা: পরিবাহক সিস্টেমে উচ্চ টর্ক ওয়ার্ম গিয়ারবক্স
একটি পানীয় বোতলজাত প্ল্যান্ট তার হেলিকাল-বেভেল রিডুসারগুলির 30% প্রতিস্থাপন করেছে উচ্চ টর্ক ওয়ার্ম গিয়ারবক্স একই ফ্রেমের আকারের একক। 18 মাস ধরে, 24টি উত্পাদন লাইন জুড়ে নিম্নলিখিত ডেটা রেকর্ড করা হয়েছিল:
- গিয়ারবক্স ব্যর্থতার কারণে সামগ্রিক ডাউনটাইম 22% কমেছে (কৃমির স্ব-লকিং ব্যাক-ড্রাইভিং থেকে শক লোড প্রতিরোধ করে)।
- অপ্টিমাইজড ওয়ার্ম লিড অ্যাঙ্গেলের কারণে একই মোটর অ্যাম্পেরেজ এ গড় আউটপুট টর্ক 17% বৃদ্ধি পেয়েছে।
- প্রতি রক্ষণাবেক্ষণ খরচ রিডুসার গিয়ারবক্স $340/বছর থেকে $210/বছরে নেমে এসেছে, প্রাথমিকভাবে তেলের আয়ু বেশি হওয়ার কারণে।
এই প্রমান করে যে একটি সুনির্দিষ্ট কৃমি গিয়ার রিডিউসার গিয়ারবক্স নির্ভরযোগ্যতা এবং মালিকানার মোট খরচ উভয় ক্ষেত্রেই ঐতিহ্যগত ডিজাইনকে ছাড়িয়ে যেতে পারে, বিশেষ করে যেখানে উচ্চ শক লোড এবং সীমিত অ্যাক্সেস প্রাধান্য পায়।

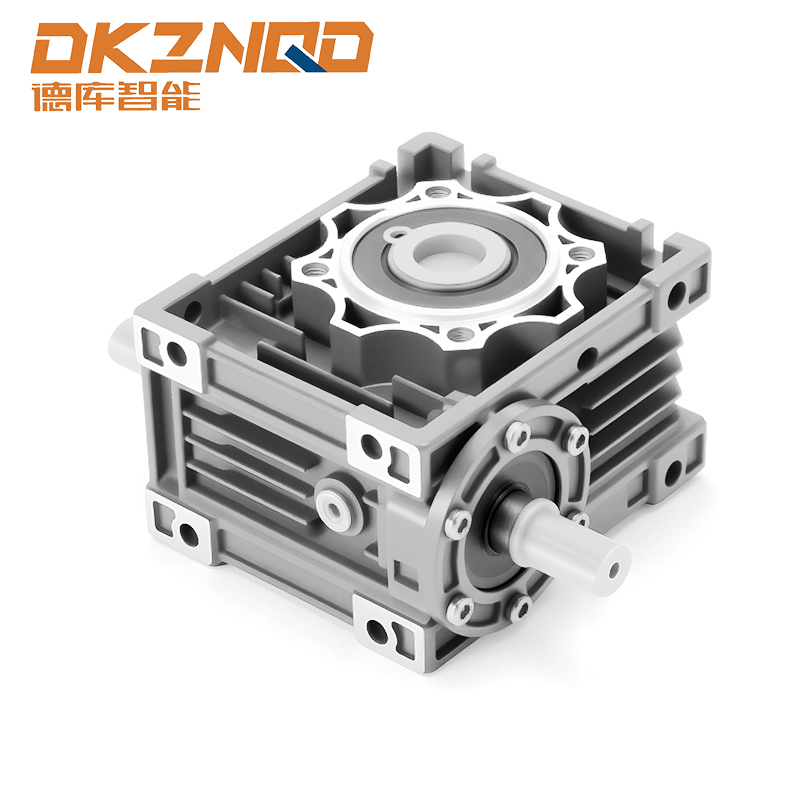

একটি সাধারণ আরভি ওয়ার্ম গিয়ার রিডুসারের ক্রস-সেকশনটি শক্ত ইস্পাত কীট এবং ব্রোঞ্জ হুইল ইন্টারফেসকে হাইলাইট করে 8. সাধারণ হ্রাসকারী প্রশ্নের বিশেষজ্ঞের উত্তর
প্রশ্ন 1: ওয়ার্ম গিয়ার রিডিউসার গিয়ারবক্সের সাধারণ দক্ষতা কী?
একক-পর্যায়ের কৃমি ইউনিট 100:1 অনুপাতে 70% দক্ষতা থেকে 5:1 অনুপাতে 92% পর্যন্ত। জন্য উচ্চ টর্ক ওয়ার্ম গিয়ারবক্স ক্রমাগত লোড অধীনে অ্যাপ্লিকেশন, সঠিক সিন্থেটিক তেল সঙ্গে 80-85% আশা. ডাবল-স্টেজ ডিজাইন 50-65% এ নেমে যায় কিন্তু 1000:1 এর উপরে অনুপাত অফার করে।
প্রশ্ন 2: একটি সমকোণ ওয়ার্ম গিয়ার রিডিউসার কি আউটপুট দিক থেকে ব্যাকড্রাইভ করা যেতে পারে?
সাধারণত, না. অনুপাত 30:1 ছাড়িয়ে গেলে, ঘর্ষণ কোণ সীসা কোণকে ছাড়িয়ে যায়, একটি স্ব-লক অবস্থা তৈরি করে। এই তোলে ডান কোণ কীট গিয়ার রিডিউসারs উত্তোলন এবং পার্কিং ব্রেক জন্য আদর্শ. 15:1 এর নিচে অনুপাতের জন্য, সীমিত ব্যাকড্রাইভেবিলিটি সম্ভব, তবে প্রস্তুতকারকের টর্ক রিভার্সাল ডেটার সাথে পরামর্শ করুন।
প্রশ্ন 3: আমি কিভাবে একটি ফাঁপা শ্যাফ্ট বনাম কঠিন শ্যাফ্ট ওয়ার্ম রিডুসারের মধ্যে নির্বাচন করব?
বেছে নিন ফাঁপা খাদ কীট গিয়ার রিডিউসার যখন মেশিনের শ্যাফ্টে সরাসরি মাউন্ট করা হয় (যেমন, কনভেয়র পুলি, অ্যাজিটেটর শ্যাফ্ট) স্থান বাঁচায় এবং কাপলিংগুলি দূর করে। যখন টর্ক আর্ম প্রতিক্রিয়া অপ্রত্যাশিত হয় বা যখন টর্ক লিমিটার ব্যবহার করা হয় তখন সলিড শ্যাফ্ট সংস্করণগুলি পছন্দনীয়। ফাঁপা শ্যাফ্ট ওভারহং লোডকে 40% পর্যন্ত হ্রাস করে।
প্রশ্ন 4: ওয়ার্ম গিয়ার সহ ভারী শুল্ক শিল্প হ্রাসকারীগুলি কি 24/7 অপারেশনের জন্য উপযুক্ত?
হ্যাঁ, তবে তাপীয় আকার নির্ধারণ করা গুরুত্বপূর্ণ। অবিচ্ছিন্ন ডিউটির জন্য, কমপক্ষে 1.4 পরিষেবা ফ্যাক্টর সহ একটি ইউনিট নির্বাচন করুন এবং যদি পরিবেষ্টিত তাপমাত্রা 35 ডিগ্রি সেলসিয়াস অতিক্রম করে তবে তেল কুলিং বাধ্যতামূলক করুন। অনেক ভারী শুল্ক শিল্প হ্রাসকারী খনির পরিবাহক প্রতি 3 মাসে তেলের নমুনা এবং সিন্থেটিক লুব্রিকেন্ট সহ 20,000 ঘন্টা চলে।
প্রশ্ন 5: রেট করা লোডের অধীনে একটি আরভি ওয়ার্ম গিয়ার রিডিউসারের আয়ুষ্কাল কত?
আ আরভি ওয়ার্ম গিয়ার রিডিউসার সঠিকভাবে লুব্রিকেটেড এবং সারিবদ্ধভাবে সাধারণত 15,000-25,000 ঘন্টা L10 জীবন (90% বেঁচে থাকা) প্রদান করে। ব্রোঞ্জ চাকা পরিধান প্রাথমিক সীমা; 12,000 ঘন্টা পরে, ব্যাকল্যাশ পরিদর্শন করুন। ব্যবহার করে গিয়ার কমানোর মোটর নরম স্টার্ট সঙ্গে কৃমি চাকা সেবা জীবন দ্বিগুণ করতে পারেন.
