তরল সিস্টেমে গতি নিয়ন্ত্রণের ভূমিকা বোঝা
শিল্প উত্পাদন এবং তরল প্রক্রিয়াকরণ সুবিধাগুলি তরল, গ্যাস এবং উপকরণগুলি সরানোর জন্য মোটর চালিত সিস্টেমের উপর খুব বেশি নির্ভর করে। ঐতিহাসিকভাবে, এই সিস্টেমগুলি একটি ধ্রুবক গতিতে পরিচালিত হয়, যান্ত্রিক থ্রটলিং ডিভাইস যেমন ভালভ, ড্যাম্পার বা বাইপাস লুপ প্রবাহ এবং চাপ নিয়ন্ত্রণের জন্য নির্ভর করে। এই ঐতিহ্যগত পদ্ধতি উল্লেখযোগ্য যান্ত্রিক চাপ প্রবর্তন করে, সরঞ্জামের জীবনকালকে ছোট করে এবং যথেষ্ট পরিমাণে বৈদ্যুতিক শক্তি অপচয় করে। এই অপারেশনাল অদক্ষতাগুলিকে মোকাবেলা করার জন্য, আধুনিক শিল্প ব্যবস্থাগুলি ইলেকট্রনিক গতি নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করে মোটর আউটপুটকে রিয়েল-টাইম চাহিদার সাথে সরাসরি মেলাতে।
পাম্পিং অ্যাপ্লিকেশনগুলিতে, উত্পাদন চক্র, সিস্টেমের চাপ পরিবর্তন এবং প্রক্রিয়াকরণের প্রয়োজনীয়তার উপর ভিত্তি করে তরল চাহিদা ক্রমাগত ওঠানামা করে। কন্ট্রোল ভালভ দিয়ে আউটপুট চেক করার সময় পূর্ণ গতিতে একটি পাম্প চালানো ব্রেক ব্রেক প্যাডেল ব্যবহার করে গাড়ির গতি নিয়ন্ত্রণ করার সময় এক্সিলারেটর প্যাডেল সম্পূর্ণভাবে হতাশ হয়ে গাড়ি চালানোর সমতুল্য। বৈদ্যুতিন গতি নিয়ন্ত্রণ প্রাইম মুভারের ঘূর্ণন বেগকে গতিশীলভাবে পরিবর্তন করে এই বর্জ্য দূর করে। এই প্রযুক্তিগত বিশ্লেষণ গতি নিয়ন্ত্রণ, তরল গতিবিদ্যা, এবং হেভি-ডিউটি অ্যাপ্লিকেশনগুলিতে সুনির্দিষ্ট যান্ত্রিক ড্রাইভগুলির একীকরণের মূল প্রকৌশল নীতিগুলি অন্বেষণ করে।
প্রযুক্তির সংজ্ঞা: একটি VFD কি?
যখন ইঞ্জিনিয়ারিং দলগুলি শিল্প তরল সিস্টেমের মুখোমুখি হয়, তখন মৌলিক প্রশ্নটি প্রায়ই উঠে আসে: একটি vfd কি? এবং এটি বিদ্যমান অবকাঠামোর সাথে কীভাবে ইন্টারফেস করে? একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, সাধারণত একটি VFD হিসাবে সংক্ষিপ্ত, একটি বৈদ্যুতিন শক্তি রূপান্তর ডিভাইস যা একটি তিন-ফেজ ইন্ডাকশন মোটরের গতি এবং ঘূর্ণন ঘূর্ণন ঘূর্ণন সঁচারক বল নিয়ন্ত্রণ করতে ব্যবহৃত হয়। মোটরকে সরবরাহ করা বৈদ্যুতিক শক্তির ফ্রিকোয়েন্সি এবং ভোল্টেজ ম্যানিপুলেট করে, ড্রাইভটি চালিত সরঞ্জামের সমগ্র অপারেটিং পরিসর জুড়ে অপারেটরদের অসীমভাবে সামঞ্জস্যযোগ্য গতি নিয়ন্ত্রণ অর্জন করতে দেয়।
বোঝাপড়া একটি ভিএফডি কি? সহজ গতি সমন্বয় অতিক্রম খুঁজছেন প্রয়োজন; এটি একটি বুদ্ধিমান শক্তি ব্যবস্থাপক. সাধারণ শিল্প পরিবেশে, বৈদ্যুতিক শক্তি একটি নির্দিষ্ট ফ্রিকোয়েন্সি, সাধারণত পঞ্চাশ বা ষাট হার্জে বিকল্প কারেন্ট হিসাবে সরবরাহ করা হয়। এই লাইন পাওয়ারের সাথে সরাসরি সংযুক্ত একটি ইন্ডাকশন মোটর মোটর স্টেটরে চৌম্বকীয় খুঁটির সংখ্যা দ্বারা নির্ধারিত একটি নির্দিষ্ট সিঙ্ক্রোনাস গতিতে ঘুরবে। ক একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ কি? সিস্টেম ইনকামিং ফিক্সড-ফ্রিকোয়েন্সি এসি ইউটিলিটি পাওয়ারকে একটি পরিবর্তনশীল-ফ্রিকোয়েন্সি, পরিবর্তনশীল-ভোল্টেজ এসি আউটপুটে রূপান্তর করে এই কঠোর সম্পর্ক ভেঙে দেয়। এই ক্ষমতাটি একটি স্ট্যান্ডার্ড ফিক্সড-স্পীড মোটরকে একটি সামঞ্জস্যযোগ্য-গতিসম্পত্তিতে রূপান্তরিত করে যা সুনির্দিষ্ট প্রক্রিয়া নিয়ন্ত্রণে সক্ষম।
এর বাস্তবায়ন পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ vfds জল শোধনাগার, রাসায়নিক প্রক্রিয়াকরণ সুবিধা, কুলিং টাওয়ার এবং তেল শোধনাগার সহ অগণিত শিল্প ডোমেন জুড়ে বিস্তৃত। এই পরিবেশের মধ্যে, ক পাম্পের জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সিস্টেম হাইড্রলিক্স ভারসাম্য, জল হাতুড়ি প্রতিরোধ, এবং শক্তি খরচ কমানোর জন্য প্রাথমিক প্রক্রিয়া হিসাবে কাজ করে। সঠিক সিস্টেম বক্ররেখার সাথে মিল করার জন্য মোটর গতি সামঞ্জস্য করে, এই ড্রাইভগুলি সীমাবদ্ধ যান্ত্রিক ভালভের প্রয়োজনীয়তা দূর করে, নির্ভরযোগ্যতা এবং প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা উভয়ই বাড়ায়।
কিভাবে একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ কাজ করে: তিনটি অভ্যন্তরীণ পর্যায়
ফিক্সড-ফ্রিকোয়েন্সি ইউটিলিটি পাওয়ারকে অ্যাডজাস্টেবল-ফ্রিকোয়েন্সি আউটপুটে রূপান্তর করার জন্য ড্রাইভ হাউজিংয়ের ভিতরে সিরিজে কাজ করে তিনটি স্বতন্ত্র বৈদ্যুতিক সাবসিস্টেম জড়িত। এই পর্যায়গুলি বৈদ্যুতিক শক্তিকে সংশোধন, ফিল্টার এবং উল্টাতে পর্যায়ক্রমে কাজ করে, এটি নিশ্চিত করে যে সংযুক্ত মোটর একটি উচ্চ নিয়ন্ত্রিত বৈদ্যুতিক তরঙ্গরূপ গ্রহণ করে।
সংশোধনকারী পর্যায়
প্রাথমিক পর্যায়ে একটি সলিড-স্টেট রেকটিফায়ার ব্রিজ রয়েছে যা ইউটিলিটি লাইন থেকে আগত তিন-ফেজ এসি ভোল্টেজ গ্রহণ করে। হাই-পাওয়ার ডায়োড বা সিলিকন-নিয়ন্ত্রিত রেকটিফায়ারগুলির একটি অ্যারে ব্যবহার করে, এই পর্যায়টি দ্বিমুখী বিকল্প প্রবাহকে একমুখী প্রত্যক্ষ কারেন্টে রূপান্তরিত করে। এই প্রক্রিয়াটি গ্রিড ফ্রিকোয়েন্সি থেকে মোটরকে ডিকপল করার মৌলিক পদক্ষেপের প্রতিনিধিত্ব করে।
ডিসি বাস ফিল্টার
রেকটিফায়ার স্টেজ থেকে আউটপুট হল একটি স্পন্দিত ডিসি ভোল্টেজ যাতে উল্লেখযোগ্য বৈদ্যুতিক লহর থাকে। দ্বিতীয় পর্যায়ে এই ওঠানামাগুলিকে মসৃণ করার জন্য ভারী-শুল্ক ক্যাপাসিটারগুলির একটি বিশাল ব্যাঙ্ক ব্যবহার করা হয়, প্রায়শই ইন্ডাকটিভ চোকের সাথে যুক্ত থাকে। এই ফিল্টার করা মধ্যবর্তী পর্যায় রূপান্তরের চূড়ান্ত পর্যায়ে উচ্চ-ভোল্টেজ ডিসি পাওয়ারের একটি পরিষ্কার, স্থিতিশীল জলাধার প্রদান করে।
বৈদ্যুতিন সংকেতের মেরু বদল পর্যায়
চূড়ান্ত পর্যায়ে স্থিতিশীল ডিসি বাস ভোল্টেজকে এসি ওয়েভফর্মে রূপান্তর করতে উচ্চ-গতির অন্তরক গেট বাইপোলার ট্রানজিস্টর নিয়োগ করে। এই ট্রানজিস্টরগুলি প্রতি সেকেন্ডে হাজার হাজার বার চালু এবং বন্ধ করার মাধ্যমে, ড্রাইভটি ভোল্টেজের স্পন্দনের একটি সিরিজ তৈরি করে। পালস প্রস্থ মড্যুলেশন নামে পরিচিত এই কৌশলটি প্রক্রিয়াটির জন্য প্রয়োজনীয় সঠিক ফ্রিকোয়েন্সি এবং ভোল্টেজে একটি সিমুলেটেড সাইনোসয়েডাল কারেন্ট ওয়েভফর্ম সংশ্লেষিত করে।
পাম্পিং গতিবিদ্যা এবং পরিবর্তনশীল গতি অপারেশন
স্পিড কন্ট্রোল হার্ডওয়্যারের ইউটিলিটি সর্বাধিক করার জন্য, ইঞ্জিনিয়ারদের অবশ্যই চালিত সরঞ্জামগুলিকে নিয়ন্ত্রণকারী নির্দিষ্ট শারীরিক আইনগুলি মূল্যায়ন করতে হবে। সেন্ট্রিফিউগাল পাম্প, যা শিল্প তরল বন্টন সিস্টেমের বিশাল সংখ্যাগরিষ্ঠতা তৈরি করে, একটি নির্দিষ্ট শারীরিক নীতির অধীনে কাজ করে যা অ্যাফিনিটি আইন নামে পরিচিত। এই গাণিতিক সম্পর্কগুলি নির্দেশ করে যে কীভাবে শ্যাফ্ট গতির পরিবর্তনগুলি প্রবাহের হার, স্রাবের চাপ এবং ব্রেক হর্সপাওয়ারকে প্রভাবিত করে।
এই নীতিগুলির অধীনে, তরল প্রবাহের হার খাদ গতিতে পরিবর্তনের জন্য সরাসরি, রৈখিক অনুপাতে পরিবর্তিত হয়। যাইহোক, পাম্প দ্বারা বিকশিত স্রাবের চাপ বা মাথা গতি পরিবর্তনের বর্গক্ষেত্রের অনুপাতে পরিবর্তিত হয়। সবচেয়ে সমালোচনামূলকভাবে, মোটর দ্বারা ব্যবহৃত বৈদ্যুতিক শক্তি গতি পরিবর্তনের ঘনক্ষেত্রের অনুপাতে পরিবর্তিত হয়। এই ঘন সম্পর্ক আধুনিক মোটর গতি নিয়ন্ত্রণের মাধ্যমে উপলব্ধি করা ব্যতিক্রমী শক্তি-সঞ্চয় ক্ষমতার জন্য গাণিতিক ভিত্তি তৈরি করে।
শিল্প পাম্পের জন্য VFD গতি নিয়ন্ত্রণ ব্যবহার করার সময়, এমনকি কর্মক্ষম গতিতে একটি ছোটখাটো হ্রাস পাওয়ার ড্রে একটি অসামঞ্জস্যপূর্ণভাবে বড় হ্রাস দেয়। উদাহরণস্বরূপ, একটি পাম্প মোটরের গতি বিশ শতাংশ হ্রাস করার ফলে তাত্ত্বিক শক্তির প্রয়োজন প্রায় পঞ্চাশ শতাংশ হ্রাস পায়। এটি পরিবর্তনশীল গতি নিয়ন্ত্রণকে যান্ত্রিক থ্রটলিং থেকে অসীমভাবে উচ্চতর করে তোলে, যেখানে মোটর একটি বদ্ধ ভালভের বিরুদ্ধে লড়াই করার সময় সম্পূর্ণ শক্তি আঁকতে থাকে, পাম্প হাউজিংয়ের মধ্যে তাপ এবং ঘর্ষণ হিসাবে শক্তি নষ্ট করে।
পাম্পিং পরিকাঠামোতে VFD বাস্তবায়নের পরিমাণগত সুবিধা
তরল পরিচালনার পরিকাঠামোতে আধুনিক পাওয়ার ইলেকট্রনিক্সকে একীভূত করা ব্যাপক কর্মক্ষম সুবিধা প্রদান করে যা সাধারণ শক্তি সংরক্ষণের বাইরেও প্রসারিত। এই সুবিধাগুলি সরাসরি উদ্ভিদের নির্ভরযোগ্যতা, রক্ষণাবেক্ষণের বাজেট এবং প্রক্রিয়ার নির্ভুলতাকে প্রভাবিত করে।
- যথেষ্ট শক্তি সঞ্চয়: রিয়েল-টাইম প্রক্রিয়ার চাহিদার সাথে বৈদ্যুতিক খরচ মেলে, সুবিধাগুলি বাইপাস সিস্টেম এবং থ্রটলিং কন্ট্রোল ভালভের অন্তর্নিহিত নষ্ট শক্তিকে দূর করে।
- সফট-স্টার্টিং ক্ষমতা: ইলেকট্রনিক নিয়ন্ত্রণ মোটর ত্বরণের সময় উচ্চ ইনরাশ কারেন্ট দূর করে, স্থানীয় ভোল্টেজ ড্রপ প্রতিরোধ করে এবং পুরো ড্রাইভ ট্রেন জুড়ে যান্ত্রিক শক কমায়।
- সুনির্দিষ্ট প্রক্রিয়া নিয়ন্ত্রণ: ক্লোজড-লুপ ফিডব্যাক ইন্টিগ্রেশন ড্রাইভকে চাপ, তাপমাত্রা বা প্রবাহ ট্রান্সমিটারের উপর ভিত্তি করে গতিশীলভাবে গতি সামঞ্জস্য করতে দেয়, সামগ্রিক প্রক্রিয়াটিকে স্থিতিশীল করে।
- বর্ধিত যান্ত্রিক পরিধান জীবন: কম গতিতে কাজ করা পাম্প ইমপেলার, যান্ত্রিক শ্যাফ্ট সীল এবং অভ্যন্তরীণ বিয়ারিংয়ের পরিধান হ্রাস করে, ব্যর্থতার মধ্যবর্তী সময়কে প্রসারিত করে।
- জল হাতুড়ি নির্মূল: প্রোগ্রাম করা ত্বরণ এবং মন্থর র্যাম্প পাইপলাইন সিস্টেমের মধ্যে আকস্মিক বেগের পরিবর্তন রোধ করে, বিপর্যয়কর চাপ বৃদ্ধি রোধ করে।
নিচের সারণীটি প্রথাগত ফিক্সড-স্পীড পাম্পিং সিস্টেম এবং ক্রিটিক্যাল ইঞ্জিনিয়ারিং প্যারামিটার জুড়ে আধুনিক পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ ইনস্টলেশনের মধ্যে অপারেশনাল পার্থক্য তুলে ধরে।
| অপারেশনাল প্যারামিটার | থ্রটলিং ভালভ সহ স্থির গতি | পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ নিয়ন্ত্রণ |
|---|---|---|
| মোটর শক্তি খরচ | প্রকৃত তরল প্রবাহের প্রয়োজনীয়তা নির্বিশেষে উচ্চ থাকে | মোটর গতি হ্রাস সহ ঘনক্ষেত্রে দাঁড়িপাল্লা |
| বর্তমান ইনরাশ শুরু হচ্ছে | স্বাভাবিক ফুল-লোড কারেন্ট ছয় থেকে আট গুণ পর্যন্ত | নিয়ন্ত্রিত ত্বরণ; কখনই ফুল-লোড রেটিং অতিক্রম করে না |
| সীল উপর যান্ত্রিক চাপ | ব্যাকপ্রেশার এবং অবিরাম টপ-স্পিড অপারেশনের কারণে উচ্চ | শ্যাফ্ট বেগ এবং কম কম্পনের কারণে ছোট করা হয়েছে |
| সিস্টেম প্রেসার ম্যানেজমেন্ট | যান্ত্রিক সীমাবদ্ধতার মাধ্যমে নিয়ন্ত্রিত; আকস্মিক স্পাইক প্রবণ | ইলেকট্রনিক ফিডব্যাক লুপের মাধ্যমে মসৃণভাবে রক্ষণাবেক্ষণ করা হয় |
| সিস্টেম পাওয়ার ফ্যাক্টর | হ্রাসকৃত যান্ত্রিক লোডিংয়ের অধীনে উল্লেখযোগ্যভাবে হ্রাস পায় | পুরো অপারেশনাল পরিসীমা জুড়ে একটি উচ্চ স্তরে রক্ষণাবেক্ষণ করা হয় |
টর্ক শ্রেণীবিভাগ এবং বিকল্প শিল্প অ্যাপ্লিকেশন
শিল্প যন্ত্রপাতি লোড সাধারণত তাদের ঘূর্ণন সঁচারক বল প্রয়োজনীয়তার উপর ভিত্তি করে দুটি প্রধান ধরনের শ্রেণীবদ্ধ করা হয়: পরিবর্তনশীল টর্ক এবং ধ্রুবক ঘূর্ণন সঁচারক বল। সেন্ট্রিফিউগাল পাম্প এবং ফ্যানগুলি পরিবর্তনশীল টর্ক লোডের প্রতিনিধিত্ব করে, যেখানে প্রয়োজনীয় টর্ক গতির বর্গের সাথে বৃদ্ধি পায়। বিপরীতে, পজিটিভ ডিসপ্লেসমেন্ট পাম্প, কনভেয়র সিস্টেম, রেসিপ্রোকেটিং মিক্সার এবং কম্প্রেসারগুলির অপারেশনাল গতি নির্বিশেষে অভিন্ন টর্কের প্রয়োজন হয়।
স্ট্যান্ডার্ড সেন্ট্রিফিউগাল পাম্প ইনস্টলেশনের তুলনায় ধ্রুবক টর্ক VFD অ্যাপ্লিকেশন বাস্তবায়নের জন্য স্বতন্ত্র ইঞ্জিনিয়ারিং স্পেসিফিকেশন প্রয়োজন। ধ্রুবক টর্ক লোডের জন্য, ড্রাইভকে অবশ্যই তার সম্পূর্ণ ফ্রিকোয়েন্সি রেঞ্জ জুড়ে একটি সামঞ্জস্যপূর্ণ বর্তমান আউটপুট প্রদান করতে হবে যাতে মোটর অতিরিক্ত গরম না করে কম গতিতে প্রতিরোধকে অতিক্রম করতে পারে। হেভি-ডিউটি ইন্ডাস্ট্রিয়াল মিক্সার বা ইতিবাচক স্থানচ্যুতি পাম্পগুলি নিম্ন-গতির চক্রের সময় স্থবির না হয়ে উচ্চ-সান্দ্রতা তরলগুলি পরিচালনা করতে এই বিশেষ সেটিংসের উপর নির্ভর করে।
একইভাবে, একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ কম্প্রেসার শিল্প উত্পাদন প্ল্যান্ট জুড়ে পাওয়া আরেকটি সাধারণ ধ্রুবক টর্ক অ্যাপ্লিকেশন উপস্থাপন করে। এয়ার কম্প্রেসারগুলি একটি উত্পাদন শিফট জুড়ে দ্রুত পরিবর্তনশীল বায়ুর চাহিদার সম্মুখীন হয়। একটি সামঞ্জস্যযোগ্য স্পিড ড্রাইভ ব্যবহার করে কম্প্রেসারকে তার ঘূর্ণন গতিকে পরিমার্জিত করার অনুমতি দেয় একটি পুরোপুরি স্থিতিশীল সিস্টেমের বায়ুচাপ বজায় রাখতে, অত্যন্ত অদক্ষ স্টার্ট-স্টপ সাইকেল বা স্ট্যান্ডার্ড কম্প্রেসার কন্ট্রোল স্কিমগুলির একটি অবিচ্ছিন্ন আনলোড আইডলিং বাদ দিয়ে।
মেকানিক্যাল ড্রাইভ সিনার্জি: উচ্চ-দক্ষতা গিয়ারিং সহ VFD গুলিকে সংযুক্ত করা
বৈদ্যুতিন গতি নিয়ন্ত্রণ একটি মোটরের বৈদ্যুতিক ইনপুটকে অপ্টিমাইজ করে, চালিত সরঞ্জামগুলিতে সেই শক্তি সরবরাহের জন্য দায়ী যান্ত্রিক ট্রান্সমিশন সিস্টেমটি অবশ্যই সমানভাবে অপ্টিমাইজ করা উচিত। উচ্চ-চাহিদা শিল্প সিস্টেমগুলির সামগ্রিক সিস্টেমের দক্ষতার সাথে আপস না করে পরিবর্তনশীল ঘূর্ণন গতি, বিপরীত লোড এবং উচ্চ টর্ক প্রোফাইল পরিচালনা করতে সক্ষম শক্তিশালী যান্ত্রিক উপাদানগুলির প্রয়োজন।

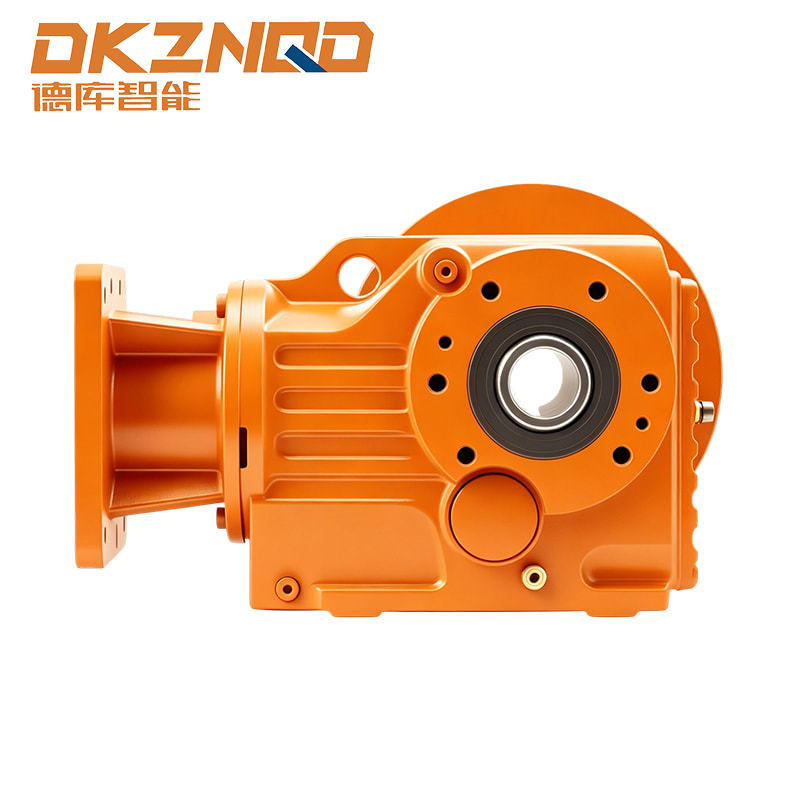

নীচের চিত্রটি একটি সাধারণ উচ্চ-পারফরম্যান্স ইন্ডাস্ট্রিয়াল গিয়ারমোটর কনফিগারেশনকে চিত্রিত করে যা চাহিদা পরিবর্তনশীল গতির প্রোফাইলগুলি পরিচালনা করতে এবং কঠোর অপারেটিং পরিবেশে যান্ত্রিক দক্ষতা বজায় রাখার জন্য ডিজাইন করা হয়েছে।
যখন একটি মোটর ইলেকট্রনিক গতি নিয়ন্ত্রণের অধীনে ধীর হয়ে যায়, তখন তার অভ্যন্তরীণ কুলিং ফ্যানটিও ধীর হয়ে যায়, যা দীর্ঘ সময়ের জন্য মোটর উচ্চ টর্কে কাজ করলে তাপ তৈরি হতে পারে। একটি উচ্চ-দক্ষতা হেলিকাল বেভেল গিয়ার রিডুসার ব্যবহার করা মোটরকে তার সর্বোত্তম RPM ব্যান্ডের মধ্যে কাজ করার অনুমতি দেয় যখন আউটপুট শ্যাফটে প্রয়োজনীয় যান্ত্রিক গতি হ্রাস প্রদান করে। সামগ্রিক উদ্ভিদ প্রক্রিয়ায় সর্বাধিক যান্ত্রিক নির্ভরযোগ্যতা প্রদান করার সময় এই সমন্বয় বৈদ্যুতিক উপাদানগুলিকে তাপীয় অবক্ষয় থেকে রক্ষা করে।
ভিএফডি ড্রাইভের সাহায্যে শক্তি সঞ্চয়ের গণনা করা: একটি বাস্তব-বিশ্বের দৃশ্যকল্প
ইলেকট্রনিক গতি নিয়ন্ত্রণ ব্যবস্থা স্থাপনের জন্য প্রয়োজনীয় মূলধন বিনিয়োগকে সম্পূর্ণরূপে ন্যায়সঙ্গত করতে, উদ্ভিদ প্রকৌশল দলগুলিকে দীর্ঘমেয়াদী আর্থিক প্রভাবগুলি মূল্যায়ন করতে হবে। একটি বর্ধিত অপারেশনাল টাইমলাইনে VFD ড্রাইভের সাথে শক্তি সঞ্চয়ের দিকে তাকালে এই ইনস্টলেশনগুলির আর্থিক কার্যকারিতা স্পষ্ট হয়ে ওঠে।
নব্বই কিলোওয়াট ইন্ডাকশন মোটর দ্বারা চালিত একটি ইন্ডাস্ট্রিয়াল কুলিং ওয়াটার পাম্প বিবেচনা করুন যা সারা বছর একটানা চলে। একটি যান্ত্রিক থ্রটলিং ভালভ ব্যবহার করে একটি স্ট্যান্ডার্ড ইনস্টলেশনে, মোটরটি সিস্টেমের ঘর্ষণ এবং থ্রটলিং সীমাবদ্ধতা কাটিয়ে উঠতে ক্রমাগত গ্রিড থেকে প্রায় 92 কিলোওয়াট বৈদ্যুতিক শক্তি টেনে আনে। স্ট্যান্ডার্ড শিল্প ইউটিলিটি হারে, এই আনমডুলেটেড সম্পদের ক্রমাগত অপারেশন একটি উল্লেখযোগ্য বেসলাইন অপারেটিং খরচ উপস্থাপন করে।
যদি সিস্টেমটিকে একটি ইলেকট্রনিক স্পিড ড্রাইভের সাথে রিট্রোফিট করা হয় এবং অপারেটিং বছরের অর্ধেকের জন্য গড় প্রয়োজনীয় প্রবাহের হার সর্বোচ্চ ক্ষমতার আশি শতাংশে নেমে যায়, তাহলে বিদ্যুতের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে কমে যায়। সেন্ট্রিফিউগাল পাম্প অ্যাফিনিটি আইন অনুসারে, আশি শতাংশ গতিতে কাজ করলে প্রয়োজনীয় বৈদ্যুতিক শক্তি সম্পূর্ণ-লোড রেটিং-এর প্রায় সাতচল্লিশ শতাংশে কমে যায়। নিম্নলিখিত বিশ্লেষণমূলক সারণী এই গতি হ্রাস কৌশলের বার্ষিক শক্তি খরচ এবং আর্থিক প্রভাব প্রদর্শন করে।
| প্রতি বছর অপারেশনাল মেট্রিক | ঐতিহ্যগত থ্রটলিং সিস্টেম | পরিবর্তনশীল গতি নিয়ন্ত্রিত সিস্টেম |
|---|---|---|
| উচ্চ ফ্লো অপারেশনাল সময়কাল (100% গতি) | 4380 ঘন্টা 92 কিলোওয়াট | 4380 ঘন্টা 93 কিলোওয়াট (ড্রাইভ লস সহ) |
| কম ফ্লো অপারেশনাল সময়কাল (80% গতি) | 4380 ঘন্টা 92 কিলোওয়াট | 44 kW এ 4380 ঘন্টা |
| মোট বার্ষিক বৈদ্যুতিক শক্তি খরচ হয় | 805920 কিলোওয়াট-ঘণ্টা | 600060 কিলোওয়াট-ঘণ্টা |
| নেট শক্তি সঞ্চয় অর্জিত | বেসলাইন রেফারেন্স মান | 205860 কিলোওয়াট-ঘন্টা বার্ষিক সংরক্ষিত |
| অপারেটিং খরচ হ্রাস | 0% হ্রাস | পাওয়ার খরচে প্রায় 25% হ্রাস |
এই গণনা করা দৃশ্যটি তরল হ্যান্ডলিং প্রক্রিয়াগুলিতে গতি মড্যুলেশন প্রয়োগ করার সময় উপলব্ধি করা আর্থিক সুবিধাগুলিকে হাইলাইট করে। প্রত্যক্ষ বৈদ্যুতিক সঞ্চয় ছাড়াও, সর্বাধিক চাপে সিস্টেম অপারেটিং ঘন্টা হ্রাস যান্ত্রিক উপাদানের জীবনকালকে প্রসারিত করে, সুবিধা রক্ষণাবেক্ষণের খরচ কমায় এবং অপরিকল্পিত উত্পাদন ডাউনটাইম কমিয়ে দেয়।
পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ সম্পর্কিত প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: কোন স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল এসি ইন্ডাকশন মোটর কি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ দিয়ে চালিত হতে পারে?
বেশিরভাগ আধুনিক থ্রি-ফেজ এসি ইন্ডাকশন মোটর ইলেকট্রনিক স্পিড কন্ট্রোল ড্রাইভ দিয়ে কাজ করতে পারে। যাইহোক, পর্যাপ্ত নিরোধক ছাড়াই ডিজাইন করা পুরানো মোটর বা মোটরগুলি পালস প্রস্থ মড্যুলেশন সুইচিং দ্বারা উত্পন্ন দ্রুত ভোল্টেজ স্পাইকগুলির কারণে নিরোধক অবক্ষয় অনুভব করতে পারে। সর্বোত্তম নির্ভরযোগ্যতার জন্য, মোটরগুলিকে বৈদ্যুতিন সংকেতের মেরু বদল-ডিউটি কর্মক্ষমতার জন্য শিল্পের মানক বৈশিষ্ট্যগুলি পূরণ করা উচিত, উচ্চ-তাপমাত্রা নিরোধক এবং উপযুক্ত ভারবহন সুরক্ষা ডিজাইনে একীভূত করা নিশ্চিত করা উচিত।
প্রশ্ন 2: ন্যূনতম কত গতিতে একটি শিল্প পাম্প নিরাপদে একটি VFD ব্যবহার করে চলতে পারে?
ন্যূনতম কর্মক্ষম গতি সম্পূর্ণরূপে পাম্পের নকশা এবং মোটর কুলিং পদ্ধতির উপর নির্ভর করে। সেন্ট্রিফিউগাল পাম্পগুলি সাধারণত স্ট্যাটিক সিস্টেমের মাথার চাপ কাটিয়ে উঠতে প্রয়োজনীয় গতির নীচে চালানো উচিত নয়, কারণ এই বিন্দুর নীচে কাজ করার ফলে একটি শূন্য-প্রবাহের অবস্থা তৈরি হয় যা পাম্পকে অতিরিক্ত গরম করতে পারে। মোটর দৃষ্টিকোণ থেকে, স্ট্যান্ডার্ড সম্পূর্ণভাবে আবদ্ধ ফ্যান-কুলড মোটর কম গতিতে শীতল করার দক্ষতা হারায়। যদি ক্রমাগত কম-গতির অপারেশনের প্রয়োজন হয়, একটি সহায়ক ধ্রুবক-গতি কুলিং ফ্যান বা একটি উচ্চ-দক্ষ গিয়ার রিডুসার ব্যবহার করা উচিত।
প্রশ্ন 3: পরিবর্তনশীল গতির ড্রাইভগুলি কীভাবে একটি শিল্প কারখানার সামগ্রিক পাওয়ার ফ্যাক্টরকে প্রভাবিত করে?
স্ট্যান্ডার্ড এসি ইন্ডাকশন মোটর তাদের রেট করা যান্ত্রিক লোডের নিচে কাজ করার সময় পাওয়ার ফ্যাক্টরকে উল্লেখযোগ্যভাবে হ্রাস করে। যখন একটি ইলেকট্রনিক স্পিড ড্রাইভ ইনস্টল করা হয়, তখন ইনপুট সাইডে ডায়োড রেকটিফায়ার ব্রিজ একটি উচ্চ স্থানচ্যুতি পাওয়ার ফ্যাক্টর বজায় রাখে, সাধারণত পঁচানব্বই শতাংশের উপরে, সমগ্র গতি এবং লোড পরিসীমা জুড়ে। এই উচ্চ কার্যকারিতা কম পাওয়ার ফ্যাক্টর অপারেশনগুলির সাথে যুক্ত ইউটিলিটি জরিমানা থেকে শিল্প সুবিধাগুলিকে রক্ষা করে।
প্রশ্ন 4: একটি সফট স্টার্টার এবং একটি VFD-এর মধ্যে প্রাথমিক অপারেশনাল পার্থক্য কী?
একটি নরম স্টার্টার একচেটিয়াভাবে প্রাথমিক স্টার্টআপ পর্বে মোটর কারেন্ট এবং টর্ক নিয়ন্ত্রণ করতে ব্যবহৃত হয়, যা স্ট্যান্ডার্ড গ্রিড গতিতে লক করার আগে ধীরে ধীরে ভোল্টেজ বাড়িয়ে যান্ত্রিক শক হ্রাস করে। একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ এই সঠিক একই সফ্ট-স্টার্টিং ক্ষমতা প্রদান করে কিন্তু পুরো অপারেশনাল চক্র জুড়ে মোটর গতি এবং টর্কের উপর সম্পূর্ণ নিয়ন্ত্রণ বজায় রাখে, উত্পাদনের সময় ক্রমাগত সমন্বয়ের অনুমতি দেয়।
05 জুন, 2025
