S সিরিজের গিয়ার ইউনিটের জন্য কোন মাউন্টিং পজিশন (M1-M6) পাওয়া যায়?

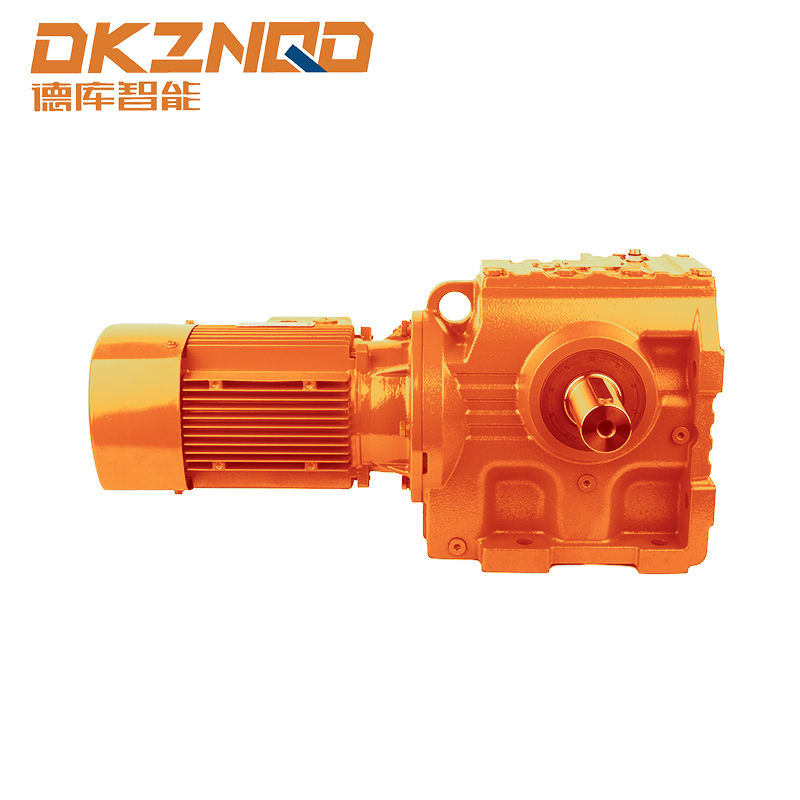

এস সিরিজ হেলিকাল ওয়ার্ম গিয়ারমোটরের ভূমিকা

দ এস সিরিজ হেলিকাল ওয়ার্ম গিয়ারমোটর এটির কম্প্যাক্ট ডিজাইন, উচ্চ টর্ক ট্রান্সমিশন এবং বিভিন্ন অপারেটিং অবস্থার অধীনে নির্ভরযোগ্যতার কারণে শিল্প যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। বোঝা মাউন্টিং পজিশন (এম 1-M6) এই গিয়ার ইউনিটগুলির মধ্যে ইঞ্জিনিয়ার এবং সিস্টেম ডিজাইনারদের জন্য প্রয়োজনীয় যারা সর্বোত্তম কর্মক্ষমতা অর্জন এবং যান্ত্রিক সামঞ্জস্য নিশ্চিত করার লক্ষ্য রাখে।

এই নিবন্ধটি এস সিরিজের গিয়ার ইউনিটগুলির জন্য উপলব্ধ নির্দিষ্ট মাউন্টিং পজিশনগুলি নিয়ে আলোচনা করে, বিভিন্ন শিল্পে তাদের কনফিগারেশন, সুবিধা এবং ব্যবহারিক প্রয়োগগুলি অন্বেষণ করে।

মাউন্টিং পজিশনের ওভারভিউ (M1-M6)

S সিরিজের গিয়ার ইউনিটগুলি একাধিক মাউন্টিং ওরিয়েন্টেশন সমর্থন করার জন্য ডিজাইন করা হয়েছে, M1 থেকে M6 হিসাবে শ্রেণীবদ্ধ করা হয়েছে। প্রতিটি মাউন্টিং অবস্থান মোটর হাউজিংয়ের সাথে সম্পর্কিত ইনপুট এবং আউটপুট শ্যাফ্টের একটি অনন্য বিন্যাসের সাথে মিলে যায়। সঠিক মাউন্টিং অবস্থানের প্রভাব নির্বাচন করা:

• অপারেশনাল দক্ষতা এবং ঘূর্ণন সঁচারক বল ডেলিভারি
• সীমাবদ্ধ জায়গায় ইনস্টলেশন সহজ
• রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা এবং নিরাপত্তা সম্মতি

নীচে প্রতিটি মাউন্টিং অবস্থান এবং এর অ্যাপ্লিকেশনগুলির একটি বিশদ ব্যাখ্যা রয়েছে:

M1 অবস্থান: অনুভূমিক ফুট মাউন্ট

দ M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• পরিবাহক এবং উপাদান হ্যান্ডলিং সিস্টেম
• প্যাকেজিং যন্ত্রপাতি যেখানে মেঝে-স্তরের মাউন্টিং পছন্দ করা হয়
• উচ্চ টর্ক লোড অধীনে স্থিতিশীল প্রান্তিককরণ প্রয়োজন অ্যাপ্লিকেশন

M1 মাউন্ট সুবিধার অন্তর্ভুক্ত তৈলাক্তকরণ এবং পরিদর্শনের জন্য সহজ অ্যাক্সেস , এবং সাধারণভাবে শিল্প গিয়ার সেটআপে ব্যবহৃত প্রমিত বেস মাত্রার সাথে সামঞ্জস্য।

M2 অবস্থান: অনুভূমিক ফ্ল্যাঞ্জ মাউন্টিং

M2 কনফিগারেশন সরাসরি সংযোগের জন্য আউটপুট শ্যাফ্টের প্রান্তে একটি ফ্ল্যাঞ্জ সহ অনুভূমিক ইনস্টলেশন জড়িত। এই অভিযোজন এর জন্য উপযুক্ত:

• অতিরিক্ত বন্ধনী ছাড়া ঘূর্ণায়মান যন্ত্রপাতি সরাসরি ইন্টিগ্রেশন
• পাম্প, কম্প্রেসার এবং ফ্যান ড্রাইভ যেখানে শ্যাফ্ট সারিবদ্ধকরণ গুরুত্বপূর্ণ
• সীমিত অনুভূমিক স্থানে কমপ্যাক্ট ইনস্টলেশন প্রয়োজন অ্যাপ্লিকেশন

দ M2 flange mount কম্পন সংক্রমণ হ্রাস করে এবং ফুট-মাউন্ট করা বিকল্পগুলির সাথে তুলনা করলে ইনস্টলেশন সহজ করে।

M3 অবস্থান: উল্লম্ব খাদ নিচে

M3 কনফিগারেশনে, আউটপুট শ্যাফ্ট নিচের দিকে নির্দেশ করে। এটি বিশেষভাবে উপযোগী যখন উল্লম্বভাবে ভিত্তিক মেশিনের সাথে সংযোগ স্থাপন করে, যেমন:

• রাসায়নিক বা খাদ্য প্রক্রিয়াকরণ প্ল্যান্টে মিক্সার এবং আন্দোলনকারী
• উল্লম্ব পরিবাহক এবং লিফট
• ন্যূনতম খাদ এক্সটেনশন সহ সরাসরি নিম্নগামী ড্রাইভ প্রয়োজন অ্যাপ্লিকেশন

এই মাউন্ট স্থিতিবিন্যাস কারণে তৈলাক্তকরণ এবং sealing সাবধানে বিবেচনা প্রয়োজন মাধ্যাকর্ষণ-চালিত তেল বিতরণ গিয়ার বরাবর

M4 অবস্থান: উল্লম্ব খাদ আপ

M4 হল M3 এর বিপরীত, যেখানে আউটপুট শ্যাফ্ট উপরের দিকে নির্দেশ করে। এটি সাধারণত প্রয়োগ করা হয়:

• ঊর্ধ্বমুখী গতি সহ বালতি লিফট এবং উল্লম্ব পরিবাহক
• শিল্প মিক্সার যেখানে টর্ক ট্রান্সমিশনের জন্য উপাদানগুলিকে উপরের দিকে সরাতে হবে
• কম্প্যাক্ট উল্লম্ব প্রান্তিককরণের জন্য একটি সংযুক্ত প্রক্রিয়ার নীচে গিয়ার ইউনিট ইনস্টল করা হয় এমন পরিস্থিতি

দ M4 position necessitates অপ্টিমাইজড লুব্রিকেশন রাউটিং কৃমি এবং হেলিকাল গিয়ার জুড়ে তেল বিতরণ নিশ্চিত করতে।

M5 অবস্থান: অনুভূমিক খাদ সাইড-মাউন্ট করা

M5 একটি অনুভূমিক অভিযোজন প্রতিনিধিত্ব করে যেখানে গিয়ার ইউনিটটি তার পাশে মাউন্ট করা হয়। এই অবস্থানের জন্য বেছে নেওয়া হয়েছে:

• স্থানের সীমাবদ্ধতা সহ মেশিনগুলির পার্শ্বীয় গিয়ার ইনস্টলেশন প্রয়োজন
• অফসেট ড্রাইভ পয়েন্ট সহ পরিবাহক সিস্টেমে একীকরণ
• ন্যূনতম পদচিহ্ন সহ মোটর এবং চালিত শ্যাফ্টের মধ্যে উন্নত প্রান্তিককরণের জন্য অ্যাপ্লিকেশনগুলির প্রয়োজন

সাইড মাউন্ট করতে পারেন যান্ত্রিক স্থায়িত্ব বাড়ায় কমপ্যাক্ট সিস্টেমে কিন্তু কাস্টম বন্ধনী বা সমর্থন প্রয়োজন হতে পারে।

M6 অবস্থান: ফ্ল্যাঞ্জ উল্লম্ব

M6 কনফিগারেশন ফ্ল্যাঞ্জ মাউন্টিংয়ের সাথে উল্লম্ব খাদ অভিযোজনকে একত্রিত করে। মূল সুবিধার মধ্যে রয়েছে:

• উল্লম্ব মোটর বা পাম্পের সাথে সরাসরি সংযোগের সুবিধা দেয়
• উচ্চতা সীমাবদ্ধতা সহ ইনস্টলেশনের জন্য আদর্শ বা যেখানে মেঝে স্থান সীমাবদ্ধ
• উচ্চ-লোড উল্লম্ব অ্যাপ্লিকেশনে উন্নত ঘূর্ণন সঁচারক বল বন্টন

M6 পজিশনিং প্রায়ই সুনির্দিষ্ট প্রান্তিককরণের দাবি করে এবং উপকৃত হতে পারে কম্পন-স্যাঁতসেঁতে মাউন্ট দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতা নিশ্চিত করতে।

মাউন্ট নির্বাচন জন্য ব্যবহারিক বিবেচনা

সঠিক মাউন্টিং পজিশন নির্বাচন করা একটি যান্ত্রিক সিদ্ধান্তের চেয়ে বেশি কিছু - এতে অপারেশনাল পরিবেশ, অ্যাক্সেসযোগ্যতা এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা বিবেচনা করা জড়িত। ইঞ্জিনিয়ারদের বিবেচনা করা উচিত:

• লোড দিক এবং ঘূর্ণন সঁচারক বল প্রয়োজনীয়তা
• তৈলাক্তকরণ বিতরণ এবং গিয়ার তেল ধরে রাখা
• স্থানের সীমাবদ্ধতা এবং বিদ্যমান যন্ত্রপাতির সাথে একীকরণ
• পরিদর্শন সহজ, সেবাযোগ্যতা, এবং নিরাপত্তা সম্মতি

এই বিবেচনাগুলি মেনে চলা নিশ্চিত করে সর্বোত্তম কর্মক্ষমতা এবং বর্ধিত জীবনকাল গিয়ার ইউনিটের।

এস সিরিজ মাউন্টিং অবস্থানের তুলনা সারণি

উপসংহার

জন্য M1-M6 মাউন্ট অবস্থান বোঝা এস সিরিজ হেলিকাল ওয়ার্ম গিয়ারমোটর প্রকৌশলীদের ইনস্টলেশন, টর্ক ট্রান্সমিশন এবং সিস্টেমের দীর্ঘায়ু সম্পর্কে অবগত সিদ্ধান্ত নিতে সক্ষম করে। প্রতিটি পজিশন নির্দিষ্ট অপারেশনাল প্রয়োজনের সাথে মানানসই অনন্য সুবিধা প্রদান করে, নিশ্চিত করে যে গিয়ার ইউনিট বিভিন্ন শিল্প পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করে।

তৈলাক্তকরণ, সারিবদ্ধকরণ এবং অ্যাক্সেসযোগ্যতার জন্য বিবেচনার সাথে মিলিত সঠিক নির্বাচন, শিল্প গিয়ার সিস্টেমগুলির কার্যকারিতা এবং রক্ষণাবেক্ষণের দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করতে পারে।

FAQ

প্রশ্ন 1: M1 এবং M2 মাউন্টিং অবস্থানের মধ্যে পার্থক্য কী?

M1 অনুভূমিক ফুট-মাউন্ট করা হয়, যখন M2 অনুভূমিক মাউন্ট করার জন্য একটি ফ্ল্যাঞ্জ ব্যবহার করে, যা যন্ত্রপাতির সাথে সরাসরি সংযোগের জন্য উপযুক্ত এবং উন্নত কম্পন নিয়ন্ত্রণ।

প্রশ্ন 2: একটি এস সিরিজ গিয়ার ইউনিট উল্লম্ব অবস্থানে কাজ করতে পারে?

হ্যাঁ, M3, M4, এবং M6 নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য তৈলাক্তকরণ এবং প্রান্তিককরণের প্রতি যত্নবান মনোযোগ সহ উল্লম্ব ইনস্টলেশনের অনুমতি দেয়।

প্রশ্ন 3: স্থান-সীমাবদ্ধ সেটআপগুলির জন্য কোন মাউন্টিং অবস্থান সবচেয়ে ভাল?

M5 (অনুভূমিক পার্শ্ব-মাউন্ট করা) এবং M6 (উল্লম্ব ফ্ল্যাঞ্জ) কম্প্যাক্ট ইনস্টলেশনের জন্য আদর্শ যেখানে মেঝে স্থান সীমিত।

প্রশ্ন 4: মাউন্টিং অবস্থানগুলি কি রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলিকে প্রভাবিত করে?

হ্যাঁ, M3 এবং M4-এর মতো অবস্থানগুলির জন্য যত্নশীল তৈলাক্তকরণ রাউটিং প্রয়োজন, যেখানে M1 এবং M2 পরিদর্শন এবং পরিষেবার জন্য সহজ অ্যাক্সেসের অনুমতি দেয়৷
