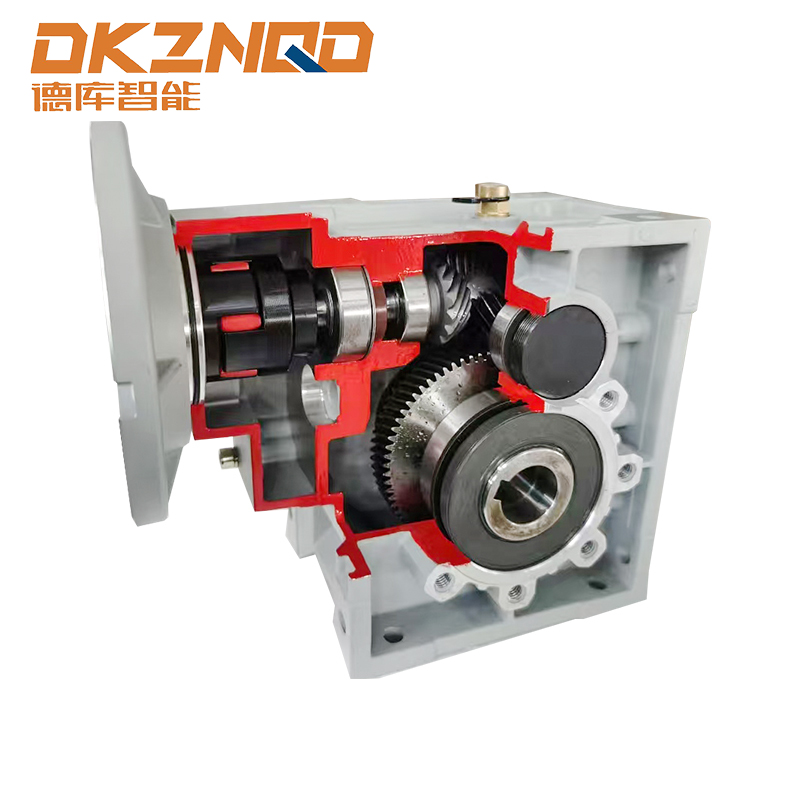

বিকেএম হাইপয়েড গিয়ার রিডুসার আর্কিটেকচার বোঝা
দ বিকেএম হাইপয়েড গিয়ার রিডুসার বেভেল গিয়ার সিস্টেমের উচ্চ-দক্ষতা বৈশিষ্ট্যের সাথে ঐতিহ্যবাহী ওয়ার্ম গিয়ারবক্সের কমপ্যাক্ট পদচিহ্নের সমন্বয়ে ডান-কোণ পাওয়ার ট্রান্সমিশন প্রযুক্তিতে একটি উল্লেখযোগ্য অগ্রগতির প্রতিনিধিত্ব করে। এই অত্যাধুনিক ট্রান্সমিশন ডিভাইসটি হাইপোয়েড গিয়ার জ্যামিতি ব্যবহার করে যেখানে পিনিয়ন অক্ষটি গিয়ার অক্ষ থেকে অফসেট হয়, একটি হাইপারবোলয়েড পিচ পৃষ্ঠ তৈরি করে যা 90 ডিগ্রিতে সাজানো অ-ছেদযুক্ত শ্যাফ্টের মধ্যে উচ্চতর লোড বিতরণ এবং মসৃণ শক্তি স্থানান্তর সক্ষম করে।
প্রচলিত বেভেল গিয়ারের বিপরীতে যেখানে অক্ষগুলি একটি একক বিন্দুতে ছেদ করে, BKM সিরিজ একটি সুনির্দিষ্টভাবে গণনা করা অফসেট দূরত্ব নিযুক্ত করে যা অতিরিক্ত স্থানের প্রয়োজন ছাড়াই পিনিয়নের ব্যাসকে উল্লেখযোগ্যভাবে বৃদ্ধি করতে দেয়। এই স্থাপত্যগত পার্থক্যের ফলে একটি পরিচিতি অনুপাত সাধারণত 2.2:1 থেকে 2.9:1 পর্যন্ত হয়, যার অর্থ অপারেশনের সময় একাধিক দাঁত একই সাথে জড়িত থাকে। বর্ধিত যোগাযোগের প্যাটার্নটি একটি বৃহত্তর পৃষ্ঠ এলাকা জুড়ে অপারেশনাল লোড বিতরণ করে, যা পৃথক দাঁতের উপর চাপের ঘনত্ব উল্লেখযোগ্যভাবে হ্রাস করে এবং ট্রান্সমিশন সিস্টেমের সামগ্রিক পরিষেবা জীবনকে প্রসারিত করে।
দ BKM series encompasses six primary frame sizes ranging from BKM050 to BKM130, accommodating motor input power from 0.12kW to 7.5kW and delivering output torque capabilities spanning 80Nm to 1500Nm depending on configuration. Housing materials transition from high-grade aluminum alloy for frame sizes 050 through 090 to robust gray cast iron HT250 for the larger 110 and 130 models, ensuring optimal strength-to-weight ratios across the entire product range while maintaining corrosion resistance and thermal stability.
স্ট্যান্ডার্ড বেভেল গিয়ারবক্সের তুলনায় মূল কাঠামোগত সুবিধা
অফসেট জ্যামিতির মাধ্যমে উন্নত লোড ক্ষমতা
স্ট্যান্ডার্ড বেভেল গিয়ারবক্সগুলি ছেদকারী শ্যাফ্ট অক্ষগুলির সাথে কাজ করে যা গিয়ার চাকার তুলনায় পিনিয়নের ব্যাসকে সীমাবদ্ধ করে। বিপরীতে, BKM হাইপোয়েড ডিজাইনের অফসেট কনফিগারেশন একটি বড় পিনিয়ন ব্যাসের অনুমতি দেয়, সমতুল্য সর্পিল বেভেল গিয়ার সেটের তুলনায় প্রায় 30-40% দ্বারা দাঁতের যোগাযোগের এলাকা বৃদ্ধি করে। এই প্রসারিত যোগাযোগ পৃষ্ঠটি অবিচ্ছিন্ন অপারেশনের অধীনে ব্যতিক্রমী স্থায়িত্ব বজায় রেখে একক-পর্যায়ের কনফিগারেশনে 750Nm পর্যন্ত টর্ক লোড প্রেরণ করতে BKM সিরিজকে সক্ষম করে।
দ offset distance in BKM reducers typically falls within 10-25% of the gear diameter, optimized through computer-aided tooth contact analysis to balance load distribution with manufacturing practicality. This geometric arrangement creates a sliding-rolling composite motion during meshing that, while generating slightly more heat than pure rolling contact, provides superior running-in characteristics and noise reduction through gradual tooth engagement.
উপাদান নির্দিষ্টকরণ এবং তাপ চিকিত্সা
দ BKM series utilizes premium alloy steel 20CrMnTi for all gear components, subjected to precision carburizing and quenching heat treatment processes that achieve surface hardness levels of 58-62 HRC while maintaining a tough, ductile core. The effective case depth ranges from 0.3mm to 0.6mm after precision grinding operations, ensuring optimal wear resistance without compromising tooth root strength. Output shafts are manufactured from 42CrMo chromium-molybdenum steel, delivering superior fatigue resistance and torsional strength for demanding industrial applications.
কর্মক্ষমতা বৈশিষ্ট্য অপ্টিমাইজ করার জন্য হাউজিং নির্মাণ ফ্রেমের আকার অনুসারে পরিবর্তিত হয়। অ্যালুমিনিয়াম অ্যালয় হাউজিং (BKM050-BKM090) শট ব্লাস্টিং এবং বিশেষায়িত অ্যান্টি-জারা পৃষ্ঠের চিকিত্সার মধ্য দিয়ে ফসফেট আবরণ এবং RAL7035 ধূসর বা RAL5010 নীল রঙ প্রয়োগ করে। এই মাল্টি-স্টেজ পৃষ্ঠ প্রস্তুতি চমৎকার আনুগত্য এবং পরিবেশগত সুরক্ষা নিশ্চিত করে। ঢালাই আয়রন হাউজিং (BKM110-BKM130) 0.02mm এর মধ্যে জ্যামিতিক সহনশীলতা বজায় রাখার জন্য উল্লম্ব মেশিনিং কেন্দ্র ব্যবহার করে তৈরি করা ভারী-শুল্ক ইনস্টলেশনের জন্য উন্নত দৃঢ়তা এবং কম্পন স্যাঁতসেঁতে প্রদান করে।
কর্মক্ষমতা বৈশিষ্ট্য এবং দক্ষতা মেট্রিক্স
ট্রান্সমিশন দক্ষতা এবং তাপ কর্মক্ষমতা
দ BKM hypoid gear reducer achieves impressive efficiency ratings of দুই-পর্যায়ের কনফিগারেশনের জন্য 92-94% এবং তিন-পর্যায়ের ইউনিটের জন্য 90-92% , ঐতিহ্যগত কৃমি গিয়ার রিডিউসারগুলির তুলনায় একটি উল্লেখযোগ্য উন্নতির প্রতিনিধিত্ব করে যা সাধারণত অনুপাত এবং লোড অবস্থার উপর নির্ভর করে 60-85% দক্ষতায় কাজ করে। এই দক্ষতার সুবিধাটি সরাসরি শক্তি সঞ্চয় এবং কম অপারেটিং তাপমাত্রায় অনুবাদ করে, বিকেএম ইউনিটগুলি অভিন্ন লোড পরিস্থিতিতে সমতুল্য ওয়ার্ম গিয়ারবক্সের তুলনায় প্রায় 15-26 ডিগ্রি শীতল হয়।
BKM সিরিজের জন্য অপারেটিং নয়েজ লেভেল 55dB থেকে 65dB পর্যন্ত রেটিং দেওয়া অবস্থায়, স্ট্রেইট বেভেল গিয়ারের বিকল্পগুলির তুলনায় উল্লেখযোগ্যভাবে শান্ত এবং উচ্চ-নির্ভুল হেলিকাল গিয়ার ইউনিটের সাথে তুলনীয়। হাইপোয়েড দাঁতের জ্যামিতির ক্রমাগত লাইনের যোগাযোগের প্যাটার্ন এবং একাধিক দাঁত জোড়ার প্রগতিশীল ব্যস্ততার ফলে শব্দের স্বাক্ষর কমে যায়, প্রভাব বল এবং মাউন্টিং স্ট্রাকচারে কম্পন সংক্রমণ কম করে।
গতির অনুপাত কনফিগারেশন এবং আউটপুট স্পেসিফিকেশন
বিকেএম রিডুসারগুলি বিভিন্ন আবেদনের প্রয়োজনীয়তা মিটমাট করার জন্য ব্যাপক অনুপাত কভারেজ অফার করে। দুই-পর্যায়ের কনফিগারেশন 7.5:1 থেকে 60:1 পর্যন্ত অনুপাত প্রদান করে, যখন তিন-পর্যায়ের ইউনিট এই পরিসরটি 300:1 পর্যন্ত প্রসারিত করে, যা পরিবাহক সিস্টেম, প্যাকেজিং যন্ত্রপাতি এবং স্বয়ংক্রিয় উত্পাদন লাইনের জন্য সুনির্দিষ্ট গতির মিল সক্ষম করে। বর্ধিত টর্ক ট্রান্সমিশন নিরাপত্তার জন্য ঐচ্ছিক সঙ্কুচিত ডিস্ক মাউন্টিং সহ, মডুলার ডিজাইন ফাঁপা শ্যাফ্ট বা কঠিন শ্যাফ্ট আউটপুট কনফিগারেশনের জন্য অনুমতি দেয়।
| মডেল | টর্ক রেঞ্জ (Nm) | রেডিয়াল লোড (N) | হাউজিং উপাদান |
| BKM050 | 80-130 | 1510-4100 | অ্যালুমিনিয়াম খাদ |
| BKM063 | 110-200 | 1710-4800 | অ্যালুমিনিয়াম খাদ |
| BKM075 | 200-350 | 2330-6500 | অ্যালুমিনিয়াম খাদ |
| BKM090 | 300-500 | 2950-8300 | অ্যালুমিনিয়াম খাদ |
| BKM110 | 520-750 | 3280-10000 | ঢালাই আয়রন |
1400 RPM-এর ইনপুট গতির রেটিং মানসম্মত, ক্রমাগত ডিউটি চক্রের জন্য সর্বাধিক অনুমোদিত গতি 3000 RPM-এ পৌঁছায়। 6-গ্রেডের গিয়ার নির্ভুলতা স্তর (ISO 1328) মসৃণ অপারেশন এবং ন্যূনতম ব্যাকল্যাশ নিশ্চিত করে, অটোমেশন এবং উপাদান হ্যান্ডলিং সিস্টেমে অবস্থানের অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ।
সমালোচনামূলক পার্থক্য: বিকেএম হাইপয়েড বনাম স্ট্যান্ডার্ড বেভেল গিয়ারবক্স
খাদ কনফিগারেশন এবং ইনস্টলেশন নমনীয়তা
দ fundamental distinction between BKM hypoid reducers and standard bevel gearboxes lies in the shaft axis relationship. Standard bevel gears require intersecting axes that meet at a single point, constraining the design flexibility and often necessitating elevated mounting positions. The BKM hypoid configuration permits non-intersecting axes with a specific offset distance, enabling the drive shaft to pass below the gear centerline. This design characteristic proves invaluable in automotive and industrial applications where lowering the center of gravity improves stability or where space constraints demand compact right-angle power transmission.
ইনস্টলেশন বহুমুখিতা আরেকটি উল্লেখযোগ্য সুবিধা উপস্থাপন করে। BKM রিডুসারগুলি ফুট মাউন্টিং, ফ্ল্যাঞ্জ মাউন্টিং, টর্ক আর্ম মাউন্টিং, এবং বিভিন্ন আউটপুট শ্যাফ্ট কনফিগারেশন সহ কীওয়ে বা স্প্লিনড সংযোগ সহ ফাঁপা শ্যাফ্টগুলিকে সামঞ্জস্য করে। সিরিজটি 063 এবং তার বেশি আকারের ফ্রেমগুলির জন্য NMRV ওয়ার্ম গিয়ার ইউনিটগুলির সাথে মাত্রিক সামঞ্জস্য বজায় রাখে, সরাসরি প্রতিস্থাপন আপগ্রেডের সুবিধা দেয় যা বিদ্যমান মাউন্টিং কাঠামো পরিবর্তন না করে 30-40% দ্বারা সিস্টেমের দক্ষতা উন্নত করতে পারে।
তৈলাক্তকরণের প্রয়োজনীয়তা এবং রক্ষণাবেক্ষণ প্রোটোকল
হাইপয়েড গিয়ার সিস্টেমগুলি অফসেট জ্যামিতির কারণে স্ট্যান্ডার্ড বেভেল গিয়ারের চেয়ে বেশি স্লাইডিং ঘর্ষণ তৈরি করে, বিশেষ তৈলাক্তকরণ কৌশলগুলির প্রয়োজন হয়। BKM রিডুসারদের জন্য অতি চাপ (EP) সংযোজন সহ উচ্চ-কার্যক্ষমতা সম্পন্ন গিয়ার তেল প্রয়োজন, সাধারণত ISO VG220 বা VG320 সান্দ্রতা গ্রেড, উচ্চ যোগাযোগের চাপে পর্যাপ্ত তেল ফিল্মের পুরুত্ব বজায় রাখতে। পলিগ্লাইকল (PG) বা পলি-আলফাওলিফিন (PAO) ভিত্তিক কৃত্রিম লুব্রিকেন্টগুলি -5°C থেকে 40°C পর্যন্ত পরিবেষ্টিত তাপমাত্রায় কাজ করে, খনিজ তেলের বিকল্পগুলির তুলনায় উচ্চতর অক্সিডেশন প্রতিরোধ এবং বর্ধিত পরিষেবা ব্যবধান প্রদান করে।
সাধারণ অপারেটিং অবস্থার অধীনে BKM ইউনিটগুলির রক্ষণাবেক্ষণের বিরতি সাধারণত 10,000 ঘন্টা বা 12 মাস পর্যন্ত প্রসারিত হয়, যেটি প্রথমে ঘটবে। অ্যালুমিনিয়াম অ্যালয় হাউজিং ডিজাইনে অপ্টিমাইজ করা কুলিং ফিন এবং বৃহৎ পৃষ্ঠের এলাকাগুলিকে অন্তর্ভুক্ত করে যা তাপ অপচয় বাড়ায়, লুব্রিকেন্টের উপর তাপীয় চাপ কমায় এবং তরল পরিষেবা জীবন বাড়ায়। সিলিং সিস্টেমগুলি দূষণের প্রবেশ এবং লুব্রিকেন্ট ফুটো প্রতিরোধ করতে, ধুলো বা আর্দ্র শিল্প পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করতে ডবল-ঠোঁটের কনফিগারেশন সহ SKF, NOK বা সমমানের তেলের সিল ব্যবহার করে।
তুলনামূলক কর্মক্ষমতা বিশ্লেষণ
ডান-কোণ পাওয়ার ট্রান্সফারের জন্য ট্রান্সমিশন বিকল্পগুলি মূল্যায়ন করার সময়, বেশ কয়েকটি কর্মক্ষমতা পরামিতি BKM হাইপোয়েড রিডুসারকে স্ট্যান্ডার্ড বেভেল এবং ওয়ার্ম গিয়ার বিকল্প থেকে আলাদা করে:
- দক্ষতা: স্পাইরাল বেভেল গিয়ারের জন্য 98-99% এবং ওয়ার্ম গিয়ারের জন্য 60-85% এর তুলনায় BKM হাইপোয়েড ইউনিট 90-94% দক্ষতা অর্জন করে। যদিও সর্পিল বেভেল গিয়ারগুলি সামান্য উচ্চতর দক্ষতা প্রদান করে, তাদের অফসেট ক্ষমতা এবং হাইপোয়েড সিস্টেমের কমপ্যাক্ট ডিজাইনের অভাব রয়েছে।
- টর্কের ঘনত্ব: দ BKM series delivers higher torque per unit volume than standard bevel gearboxes, with the offset pinion design enabling greater tooth contact area and improved load distribution.
- গোলমালের বৈশিষ্ট্য: 55-65dB-এর অপারেটিং নয়েজ লেভেল শান্ত হেলিকাল বেভেল ইউনিট (50-60dB) এবং noisier স্ট্রেইট বেভেল বা ওয়ার্ম গিয়ার সিস্টেমের (65-75dB) মধ্যে BKM রিডুসার রাখে।
- প্রতিক্রিয়া এবং যথার্থতা: 15-30 আর্কমিনিটের স্ট্যান্ডার্ড ব্যাকল্যাশ মানগুলি সাধারণ শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যথার্থ অবস্থানের প্রয়োজনীয়তার জন্য কম ব্যাকল্যাশ বিকল্পগুলি উপলব্ধ।
- দrmal Management: বিকেএম ইউনিটগুলি সমতুল্য ওয়ার্ম গিয়ারবক্সের তুলনায় 15-30% কম তাপমাত্রায় কাজ করে, শীতল করার প্রয়োজনীয়তা হ্রাস করে এবং উপাদানগুলির পরিষেবা জীবন বাড়ায়।
শিল্প অ্যাপ্লিকেশন এবং বাস্তবায়ন দৃশ্যকল্প
উপাদান হ্যান্ডলিং এবং পরিবাহক সিস্টেম
BKM হাইপোয়েড গিয়ার রিডিউসারগুলি পরিবাহক অ্যাপ্লিকেশনগুলিতে দক্ষতা অর্জন করে যার জন্য ন্যূনতম রক্ষণাবেক্ষণ ডাউনটাইম সহ নির্ভরযোগ্য ডান-কোণ পাওয়ার ট্রান্সমিশন প্রয়োজন। ডিস্ট্রিবিউশন সেন্টার, ম্যানুফ্যাকচারিং সুবিধা এবং গুদামজাত ক্রিয়াকলাপগুলিতে অপারেটিং-ডিউটি বেল্ট কনভেয়র, রোলার কনভেয়র এবং চেইন কনভেয়র সিস্টেমগুলির জন্য উচ্চ দক্ষতার রেটিংগুলি কম শক্তি খরচে অনুবাদ করে৷ কমপ্যাক্ট অ্যালুমিনিয়াম হাউজিং স্থান-সীমাবদ্ধ স্থানে ইনস্টলেশনের অনুমতি দেয়, যখন ফাঁপা শ্যাফ্ট বিকল্পটি কনভেয়র ড্রাইভ রোলার এবং ড্রাম মোটরগুলির সাথে একীকরণকে সহজ করে।
সাধারণ পরিবাহক অ্যাপ্লিকেশনগুলি 20:1 এবং 40:1 এর মধ্যে অনুপাত সহ BKM075 এবং BKM090 মডেলগুলি ব্যবহার করে, 1400 RPM মোটর দ্বারা চালিত হলে 35-70 RPM এর আউটপুট গতি প্রদান করে। উচ্চ স্টার্টিং টর্ক ক্ষমতা এবং মসৃণ ত্বরণ বৈশিষ্ট্যগুলি স্টার্টআপ সিকোয়েন্সের সময় বেল্ট স্লিপেজ এবং যান্ত্রিক শককে কম করে, কনভেয়র বেল্টের আয়ু বাড়ায় এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে।
প্যাকেজিং এবং খাদ্য প্রক্রিয়াকরণ যন্ত্রপাতি
দ food-grade compatible aluminum housing and smooth surface finish of BKM reducers make them suitable for packaging machinery applications where cleanliness and corrosion resistance are essential. Cartoning machines, filling equipment, labeling systems, and palletizing robots benefit from the precise speed control and low-noise operation of hypoid gear transmission. The reducers' compatibility with servo motors through dedicated ST flange configurations enables high-precision positioning for pick-and-place operations and synchronized motion control.
খাদ্য প্রক্রিয়াকরণ পরিবেশে, অ্যালুমিনিয়াম খাদ নির্মাণ ধোয়ার প্রক্রিয়া এবং স্যানিটাইজিং রাসায়নিক থেকে ক্ষয় প্রতিরোধ করে, যখন সিল করা আবাসন নকশা খাদ্য পণ্যের দূষণ প্রতিরোধ করে। বেকিং, দুগ্ধ প্রক্রিয়াকরণ, এবং পানীয় উৎপাদন লাইনে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে, ক্রমাগত উচ্চ-গতির অপারেশন চলাকালীনও অপারেটিং তাপমাত্রা গ্রহণযোগ্য সীমার মধ্যে থাকে।
অটোমেশন এবং মেশিন টুল অ্যাপ্লিকেশন
ইন্ডাস্ট্রিয়াল অটোমেশন সিস্টেমগুলি রোটারি টেবিল ড্রাইভ, রোবোটিক আর্ম জয়েন্ট এবং পজিশনিং মেকানিজমের জন্য BKM হাইপোয়েড রিডুসার ব্যবহার করে যার জন্য কমপ্যাক্ট ডান-কোণ পাওয়ার ট্রান্সমিশন প্রয়োজন। একক-পর্যায়ের কনফিগারেশনে উচ্চ হ্রাস অনুপাত অর্জন করার ক্ষমতা যান্ত্রিক নকশাকে সহজ করে এবং বহু-পর্যায়ের বেভেল বা গ্রহের বিকল্পগুলির তুলনায় সম্ভাব্য ব্যর্থতার পয়েন্টের সংখ্যা হ্রাস করে। IEC বা NEMA ফ্ল্যাঞ্জ মাউন্টের মাধ্যমে সার্ভো মোটরগুলির সাথে একীকরণ CNC মেশিন টুল অ্যাপ্লিকেশন, স্বয়ংক্রিয় সমাবেশ সিস্টেম এবং উপাদান অবস্থানের সরঞ্জামগুলির জন্য প্রয়োজনীয় নির্ভুলতা এবং প্রতিক্রিয়া প্রদান করে।
মেশিন টুল নির্মাতারা ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য BKM110 এবং বৃহত্তর মডেলগুলি নির্দিষ্ট করে যার জন্য কাটিং লোডের অধীনে উচ্চ দৃঢ়তা এবং ন্যূনতম বিচ্যুতি প্রয়োজন। ঢালাই আয়রন হাউজিং ভেরিয়েন্টগুলি কম্পন-সংবেদনশীল মেশিনিং অপারেশনের জন্য প্রয়োজনীয় ভর এবং স্যাঁতসেঁতে বৈশিষ্ট্যগুলি প্রদান করে, যখন নির্ভুল-গ্রাউন্ড গিয়ারগুলি বর্ধিত অপারেশনাল সময়কালে সঠিক অবস্থানের পুনরাবৃত্তিযোগ্যতা বজায় রাখে।
বিনোদন এবং চিকিৎসা সরঞ্জাম বিশেষ অ্যাপ্লিকেশন
প্রথাগত শিল্প প্রয়োগের বাইরে, বিকেএম হাইপোয়েড রিডিউসারগুলি শান্ত, মসৃণ অপারেশন এবং কমপ্যাক্ট ডিজাইনের প্রয়োজন বিশেষ সরঞ্জামগুলিতে ব্যবহার করে। স্টেজ লাইটিং সিস্টেম, থিয়েটার সিনারি মুভমেন্ট মেকানিজম, এবং ফিল্ম প্রোডাকশন ইকুইপমেন্ট কম-আওয়াজ বৈশিষ্ট্য এবং হাইপোয়েড ট্রান্সমিশনের সুনির্দিষ্ট গতি নিয়ন্ত্রণ থেকে উপকৃত হয়। চিকিৎসা সরঞ্জাম নির্মাতারা রোগীর পজিশনিং টেবিল, ডায়াগনস্টিক ইমেজিং সরঞ্জাম এবং পুনর্বাসন ডিভাইসগুলির জন্য এই রিডুসারগুলি ব্যবহার করে যেখানে মসৃণ, শান্ত গতি ব্যবহারকারীর আরাম এবং নিরাপত্তা বাড়ায়।
ফিটনেস সরঞ্জাম প্রস্তুতকারীরা ট্রেডমিল, উপবৃত্তাকার প্রশিক্ষক এবং শক্তি প্রশিক্ষণ মেশিনে বিকেএম রিডুসারকে অন্তর্ভুক্ত করে, উচ্চ টর্ক ক্ষমতা এবং কমপ্যাক্ট ফর্ম ফ্যাক্টরকে কাজে লাগিয়ে এরগোনমিক, স্থান-দক্ষ ব্যায়ামের সরঞ্জাম তৈরি করে। সঠিকভাবে লুব্রিকেটেড হাইপোয়েড গিয়ার সিস্টেমের রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং দীর্ঘ পরিষেবা জীবন বাণিজ্যিক ফিটনেস সুবিধা অপারেটরদের মালিকানার মোট খরচ কমিয়ে দেয়।
নির্বাচন নির্দেশিকা এবং প্রযুক্তিগত বিবেচনা
সাইজিং এবং লোড গণনা
একটি BKM হাইপোয়েড গিয়ার রিডুসারের সঠিক নির্বাচনের জন্য ইনপুট পাওয়ার, আউটপুট গতি, টর্কের চাহিদা এবং ডিউটি চক্রের বৈশিষ্ট্য সহ প্রয়োগের প্রয়োজনীয়তাগুলির যত্ন সহকারে বিশ্লেষণের প্রয়োজন। লোড জড়তা, ত্বরণের প্রয়োজনীয়তা এবং যান্ত্রিক দক্ষতার চাহিদার উপর ভিত্তি করে প্রয়োজনীয় আউটপুট টর্ক গণনা করার মাধ্যমে নির্বাচন প্রক্রিয়া শুরু হয়। ইউনিফর্ম লোডের জন্য 1.0 থেকে ভারী শক লোডের জন্য 2.0 পর্যন্ত পরিষেবা ফ্যাক্টরগুলি নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশনের জন্য পর্যাপ্ত ক্ষমতা মার্জিন নিশ্চিত করতে প্রয়োগ করা উচিত।
রেডিয়াল এবং অক্ষীয় লোড ক্ষমতা প্রকৃত প্রয়োগের অবস্থার বিরুদ্ধে যাচাই করা আবশ্যক, বিশেষ করে পরিবাহক এবং পাম্প ড্রাইভে সাধারণ ওভারহ্যাং লোড পরিস্থিতিতে। BKM সিরিজটি যথেষ্ট ওভারহং লোড ক্ষমতা প্রদান করে, BKM110 মডেলগুলি মাউন্টিং কনফিগারেশন এবং আউটপুট ফেস থেকে দূরত্বের উপর নির্ভর করে 10,000N পর্যন্ত রেডিয়াল লোড সহ্য করে। স্ট্যান্ডার্ড লোড রেটিং ছাড়িয়ে যাওয়া অ্যাপ্লিকেশনগুলির জন্য, বাহ্যিক ভারবহন সমর্থন বা বিকল্প মাউন্টিং ব্যবস্থার প্রয়োজন হতে পারে।
পরিবেশগত এবং অপারেটিং শর্তাবলী
পরিবেষ্টিত তাপমাত্রার সীমা, আর্দ্রতার মাত্রা এবং দূষকগুলির সংস্পর্শ উল্লেখযোগ্যভাবে হ্রাসকারী নির্বাচন এবং কনফিগারেশনকে প্রভাবিত করে। স্ট্যান্ডার্ড BKM ইউনিটগুলি -10°C থেকে 40°C পর্যন্ত তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করে, এই সীমা ছাড়িয়ে যাওয়া অ্যাপ্লিকেশনগুলির জন্য উচ্চ-তাপমাত্রার বৈকল্পিক উপলব্ধ। উচ্চ ধুলো বা আর্দ্রতার মাত্রা সহ পরিবেশে, ডাবল-লিপ অয়েল সিল এবং গোলকধাঁধা সীল সহ উন্নত সিলিং বিকল্পগুলি দূষণ প্রবেশের বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে।
উচ্চ-উচ্চতা ইনস্টলেশনের (1000 মিটারের উপরে) বায়ুর ঘনত্ব এবং শীতল করার ক্ষমতা হ্রাসের কারণে, সাধারণত 1-2% প্রতি 100 মিটার উপরে রেট করা উচ্চতার কারণে ডেরেটিংয়ের প্রয়োজন হয়। ক্ষয়কারী পরিবেশের জন্য বিশেষ পৃষ্ঠের চিকিত্সা বা বিকল্প আবাসন সামগ্রীর প্রয়োজন হয়, ঢালাই লোহার রূপগুলি নির্দিষ্ট শিল্প বায়ুমণ্ডলের জন্য অ্যালুমিনিয়ামের তুলনায় উচ্চতর রাসায়নিক প্রতিরোধের প্রস্তাব দেয়।
মোটর সিস্টেমের সাথে ইন্টিগ্রেশন
BKM রিডুসারগুলি সরাসরি মোটর সংযুক্তি (MV), IEC ফ্ল্যাঞ্জ মাউন্টিং (IEC), এবং সার্ভো মোটর অ্যাডাপ্টেশন (ST) সহ বিভিন্ন মোটর মাউন্টিং কনফিগারেশনগুলিকে মিটমাট করে। মোটর নির্বাচন রিডুসারের সর্বোচ্চ ইনপুট গতির সীমাবদ্ধতা এবং সম্মিলিত সমাবেশের তাপীয় বৈশিষ্ট্য বিবেচনা করা উচিত। উচ্চ-দক্ষতাসম্পন্ন মোটর (IE3 বা IE4 শ্রেণীবিভাগ) BKM হাইপোয়েড ট্রান্সমিশনের শক্তি সাশ্রয়ের সম্ভাবনাকে সর্বাধিক করে তোলে, বিশেষ করে অবিচ্ছিন্ন-ডিউটি অ্যাপ্লিকেশনগুলিতে যেখানে অপারেটিং ঘন্টাগুলি দ্রুত জমা হয়।
ব্রেক মোটর ইন্টিগ্রেশন অ্যাপ্লিকেশানগুলির জন্য উপলব্ধ যেগুলির জন্য টর্ক ধরে রাখা বা জরুরী স্টপিং ক্ষমতা প্রয়োজন, ডিসি ডিস্ক ব্রেকগুলি নির্ভরযোগ্য হোল্ডিং ফোর্স এবং দ্রুত প্রতিক্রিয়া সময় প্রদান করে। এনকোডার মাউন্ট করার বিকল্পগুলি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ বা সার্ভো কন্ট্রোলারের সাথে যুক্ত হলে ক্লোজড-লুপ গতি এবং অবস্থান নিয়ন্ত্রণের সুবিধা দেয়, অটোমেশন অ্যাপ্লিকেশনগুলিতে সুনির্দিষ্ট গতি প্রোফাইল সক্ষম করে।
ইনস্টলেশনের সর্বোত্তম অনুশীলন এবং প্রান্তিককরণ পদ্ধতি
মাউন্ট এবং প্রান্তিককরণ প্রয়োজনীয়তা
BKM হাইপোয়েড গিয়ার রিডিউসারগুলির সঠিক ইনস্টলেশনের জন্য শ্যাফ্ট অ্যালাইনমেন্ট, মাউন্টিং সারফেস সমতলতা এবং বোল্ট টর্ক স্পেসিফিকেশনগুলিতে মনোযোগ দেওয়া প্রয়োজন। হাইপোয়েড গিয়ারগুলির অফসেট প্রকৃতি তাদের সোজা বেভেল গিয়ারের তুলনায় ভুলভাবে সংবেদনশীল করে তোলে, মাউন্টিং নির্ভুলতার দিকে সতর্ক মনোযোগের প্রয়োজন হয়। শ্যাফ্ট সারিবদ্ধকরণ সহনশীলতাগুলি কেন্দ্রের দূরত্বের প্রতি 100 মিমি প্রতি 0.05 মিমি এর মধ্যে সমান্তরালতা বজায় রাখতে হবে এবং অসম লোড বিতরণ এবং অকাল পরিধান রোধ করতে 0.1 ডিগ্রির নিচে কৌণিক মিসলাইনমেন্ট বজায় রাখতে হবে।
মাউন্টিং সারফেসগুলিকে অবশ্যই ফ্ল্যাট মেশিনযুক্ত এবং burrs বা ধ্বংসাবশেষ থেকে মুক্ত হতে হবে যা ফাস্টেনারগুলিকে শক্ত করা হলে আবাসনকে বিকৃত করতে পারে। মাউন্টিং ফ্ল্যাঞ্জের সমান বসার জন্য ফাউন্ডেশন বোল্টগুলিকে একটি তারকা প্যাটার্নে প্রস্তুতকারকের স্পেসিফিকেশনের সাথে টর্ক করা উচিত। ফুট-মাউন্ট ইনস্টলেশনের জন্য, চালিত সরঞ্জামের সাথে সঠিক প্রান্তিককরণ অর্জনের জন্য শিম স্টক প্রয়োজন হতে পারে, আবাসন অখণ্ডতা বজায় রাখার জন্য সমস্ত মাউন্টিং পয়েন্টে শিম স্থাপন করা হয়।
প্রাথমিক স্টার্টআপ এবং রান-ইন পদ্ধতি
নতুন BKM রিডুসারদের দাঁতের যোগাযোগের নিদর্শন এবং পৃষ্ঠের ফিনিস অপ্টিমাইজ করার জন্য সঠিক রান-ইন পদ্ধতির প্রয়োজন। প্রাথমিক স্টার্টআপটি প্রথম 10-20 অপারেটিং ঘন্টার জন্য হালকা লোড অবস্থায় (রেটেড ক্ষমতার 50-75%) হওয়া উচিত, যা গিয়ার পৃষ্ঠগুলিকে পালিশ করতে এবং সর্বোত্তম যোগাযোগের জ্যামিতি অর্জন করতে দেয়। এই সময়ের মধ্যে, অপারেটিং তাপমাত্রা এটি গ্রহণযোগ্য সীমার মধ্যে থাকে তা নিশ্চিত করার জন্য নিরীক্ষণ করা উচিত, সাধারণত আবাসন পৃষ্ঠে 80°C এর বেশি না হয়।
রান-ইন পিরিয়ডের পরে, প্রাথমিক মেশিংয়ের সময় উত্পন্ন যে কোনও পরিধানের কণা অপসারণের জন্য তেল পরিবর্তন করা উচিত। কৃত্রিম লুব্রিকেন্টের জন্য কম প্রাথমিক পরিবর্তনের ব্যবধানের প্রয়োজন হতে পারে (প্রায় 500 ঘন্টা) যাতে উত্পাদনের অবশিষ্টাংশ এবং ভাঙা-আবর্জনা অপসারণ নিশ্চিত করা যায়। বেসলাইন দূষণের স্তর প্রতিষ্ঠিত হয়ে গেলে নিয়মিত তেল বিশ্লেষণ পরিবর্তনের ব্যবধানকে প্রসারিত করতে পারে, নির্ভরযোগ্য অপারেশন নিশ্চিত করার সাথে সাথে রক্ষণাবেক্ষণের খরচ হ্রাস করে।
দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ কৌশল
ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ এবং অবস্থা পর্যবেক্ষণ
BKM হাইপোয়েড গিয়ার রিডিউসারগুলির জন্য ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ কৌশলগুলি প্রয়োগ করা সরঞ্জামের প্রাপ্যতাকে সর্বাধিক করে এবং অপরিকল্পিত ডাউনটাইমকে কমিয়ে দেয়। কম্পন বিশ্লেষণ বিভিন্ন ব্যর্থতার মোডের জন্য ফ্রিকোয়েন্সি স্পেকট্রা বৈশিষ্ট্যগত ফল্ট ফ্রিকোয়েন্সি প্রকাশ করে গিয়ার দাঁতের ক্ষতি, ভারবহন পরিধান, বা প্রান্তিককরণের সমস্যাগুলির প্রাথমিক সনাক্তকরণ প্রদান করে। তেল বিশ্লেষণ প্রোগ্রামগুলি লুব্রিকেন্টের অবস্থা, দূষণের মাত্রা নিরীক্ষণ করে এবং ধাতব ঘনত্ব পরিধান করে, বিচ্ছিন্ন করার প্রয়োজন ছাড়াই অভ্যন্তরীণ উপাদানের স্বাস্থ্যের অন্তর্দৃষ্টি প্রদান করে।
ইনফ্রারেড থার্মোগ্রাফি বা এমবেডেড সেন্সরের মাধ্যমে তাপমাত্রা পর্যবেক্ষণ বিপর্যয়কর ক্ষতি হওয়ার আগে লুব্রিকেন্টের অবক্ষয়, ভারবহন ব্যর্থতা বা ওভারলোড অবস্থার মতো উন্নয়নশীল সমস্যাগুলি সনাক্ত করে। স্বাভাবিক ক্রিয়াকলাপের সময় বেসলাইন তাপীয় স্বাক্ষর স্থাপন করা অসামঞ্জস্য সনাক্তকরণ সক্ষম করে যা কার্যকরী ব্যর্থতা বিকাশের আগে রক্ষণাবেক্ষণের ক্রিয়াগুলিকে ট্রিগার করে। সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য, অবিচ্ছিন্ন পর্যবেক্ষণ সিস্টেমগুলি কম্পন, তাপমাত্রা এবং তেলের অবস্থার উপর রিয়েল-টাইম ডেটা সরবরাহ করে, যা শর্ত-ভিত্তিক রক্ষণাবেক্ষণ সময়সূচী সক্ষম করে।
সাধারণ ব্যর্থতা মোড এবং প্রতিরোধ
সম্ভাব্য ব্যর্থতার প্রক্রিয়া বোঝা সক্রিয় রক্ষণাবেক্ষণ কৌশলগুলিকে সক্ষম করে যা BKM রিডুসার পরিষেবা জীবনকে প্রসারিত করে। দাঁতের পৃষ্ঠের ক্লান্তি (পিটিং) অত্যধিক যোগাযোগের চাপ বা অপর্যাপ্ত তৈলাক্ত ফিল্ম পুরুত্বের ফলে, সঠিক আকার এবং লুব্রিকেন্ট নির্বাচনের মাধ্যমে প্রতিরোধ করা যায়। স্কাফিং বা আঠালো পরিধান উচ্চ-গতির, উচ্চ-লোড অবস্থায় অপর্যাপ্ত লুব্রিকেন্ট সান্দ্রতা বা অবনমিত তেলের অবস্থার অধীনে ঘটে, উপযুক্ত EP সংযোজন প্যাকেজ এবং নিয়মিত তেল পরিবর্তনের মাধ্যমে প্রশমিত হয়।
ভারবহন ব্যর্থতা সাধারণত বর্ধিত শব্দ, কম্পন বা তাপমাত্রা হিসাবে প্রকাশ পায়, যা প্রায়ই দূষণের প্রবেশ, অনুপযুক্ত তৈলাক্তকরণ বা অতিরিক্ত লোডের ফলে হয়। সিলের অবক্ষয় আর্দ্রতা এবং কণা দূষণকে হাউজিং-এ প্রবেশ করতে দেয়, গিয়ার এবং বিয়ারিং-এর পরিধানকে ত্বরান্বিত করে। তেল সীল অবস্থার নিয়মিত পরিদর্শন এবং আপোসকৃত সীলগুলির দ্রুত প্রতিস্থাপন অভ্যন্তরীণ উপাদানগুলির গৌণ ক্ষতি প্রতিরোধ করে। লুব্রিকেন্টের ক্ষতি এবং দূষণের প্রবেশ রোধ করার জন্য শ্যাফ্ট সিল ফাঁস অবিলম্বে সমাধান করা উচিত যা বিপর্যয়কর ব্যর্থতার দিকে পরিচালিত করতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: কি BKM হাইপোয়েড গিয়ার রিডিউসারকে একটি স্ট্যান্ডার্ড ওয়ার্ম গিয়ারবক্স থেকে আলাদা করে?
দ BKM hypoid gear reducer utilizes offset-axis hypoid gear geometry rather than the worm and wheel arrangement of worm gearboxes. This design achieves efficiency ratings of 92-94% compared to 60-85% for worm units, operates at significantly lower temperatures, and provides higher torque density in a more compact package. The offset shaft arrangement also allows the input shaft to pass below the output shaft centerline, providing installation flexibility impossible with standard worm designs.
প্রশ্ন 2: BKM রিডুসারগুলি কি পরিবর্তন ছাড়াই বিদ্যমান NMRV ওয়ার্ম গিয়ারবক্সগুলিকে প্রতিস্থাপন করতে পারে?
হ্যাঁ, আকার 063 থেকে ঊর্ধ্বমুখী BKM সিরিজ রিডুসারগুলি NMRV ওয়ার্ম গিয়ারবক্সের সাথে মাত্রিক সামঞ্জস্য বজায় রাখে, মাউন্টিং স্ট্রাকচার বা কাপলিং ব্যবস্থা পরিবর্তন না করে সরাসরি প্রতিস্থাপন সক্ষম করে। এই বিনিময়যোগ্যতা সিস্টেম আপগ্রেডগুলিকে অনুমতি দেয় যা বিদ্যমান যান্ত্রিক ইন্টারফেসগুলি ব্যবহার করার সময় 30-40% দক্ষতা উন্নত করে। মনে রাখবেন যে BKM050 মাত্রাগুলি NMRV050 থেকে সামান্য আলাদা, এই নির্দিষ্ট আকারের জন্য মাউন্টিং হোল প্যাটার্নগুলির যাচাইকরণ প্রয়োজন৷
প্রশ্ন 3: BKM হাইপোয়েড গিয়ার রিডিউসারগুলির জন্য কি লুব্রিকেশন প্রয়োজন?
BKM রিডুসারের জন্য এক্সট্রিম প্রেসার (EP) অ্যাডিটিভ সহ উচ্চ-পারফরম্যান্স গিয়ার অয়েল প্রয়োজন, বিশেষ করে স্ট্যান্ডার্ড অপারেটিং অবস্থার জন্য ISO VG220 বা VG320 সান্দ্রতা গ্রেড। পলিগ্লাইকল বা পলি-আলফাওলেফিনের উপর ভিত্তি করে কৃত্রিম লুব্রিকেন্টগুলি বর্ধিত পরিষেবা ব্যবধান এবং উন্নত তাপীয় স্থিতিশীলতার জন্য সুপারিশ করা হয়। হাইপোয়েড গিয়ার জ্যামিতির অন্তর্নিহিত স্লাইডিং কন্টাক্টটি উচ্চ যোগাযোগের চাপে ঘা ঠেকাতে এবং পরতে EP সংযোজনের দাবি করে। প্রাথমিক তেল পরিবর্তনগুলি 500 ঘন্টা অপারেশনের পরে ঘটতে হবে, স্বাভাবিক অবস্থায় 10,000 ঘন্টা বা তারপরে 12 মাস পর্যন্ত প্রসারিত হবে৷
05 জুন, 2025
